Вводы кабеля в здания

dkmtorg.ru

На вводе в здания делают растянутые полукруги кабеля длиной 1. 1.5 м, образуя запас на случай демонтажа концевых муфт и нового монтажа их. Ввод кабелей в здание из траншеи выполняют через отрезки асбоцементных и подобных им труб, с тем чтобы кабели в случаях аварии легко можно было заменить. В месте ввода кабеля в трубу пространство между кабелем и трубой забивают легко пробиваемым материалом (цемент, глина с песком 1:9 и т.п.). Этим исключают возможность проникновения воды из траншеи в здание, туннель или другие помещения.
Проложенный в траншее кабель должен быть присыпан новым слоем земли, должна быть выполнена механическая защита или проложена сигнальная лента. Это проверяют представители электромонтажной и строительной организации совместно с представителями заказчика, после проведения осмотра трассы составляют акт об окончании работы. Траншея должна быть окончательно засыпана, утрамбована после монтажа соединительных муфт, испытания линии повышенным напряжением. Засыпка траншеи комьями мерзлой земли, грунтом, содержащим камни, куски металла и т.п., не допускается.
Кабели должны быть защищены от механических повреждений в соответствии со следующими требованиями: при напряжении ниже 35 кВ — плитами или глиняным обыкновенным кирпичом в один слой поперек трассы кабелей; при рытье траншеи землеройным механизмом с шириной фрезы менее 250 мм, а также для одного кабеля — вдоль трассы кабельной линии. Применение силикатного, а также глиняного пустотелого и дырчатого кирпича не допускается. При прокладке на глубине 1. 1.2 м кабели 20 кВ и ниже (кроме кабелей городских электросетей) допускается не защищать от механических повреждений. Кабели до 1 кВ должны иметь такую защиту лишь на участках, где вероятны механические повреждения (например, в местах частых раскопок). Асфальтовые покрытия улиц и т.п. рассматриваются как места, где разрытие производят в редких случаях.
При засыпке кабеля нейтральным грунтом траншея должна быть дополнительно расширена с обеих сторон на 0,5. 0,6 м и углублена на 0,3. 0,4 м. Вводы кабелей в здания, кабельные сооружения и другие помещения должны быть выполнены в асбоцементных безнапорных трубах в отфактурованных отверстиях железобетонных конструкций. Концы труб должны выступать из стены здания в траншею, а при наличии отмостки — за линию последней не менее чем на 0.6 м и иметь уклон в сторону траншеи.
Кабельные вводы в здания и сооружения герметизируют согласно указаниям, приведенным в проекте. Уплотнение труб при траншейной прокладке при вводе кабеля в кабельное сооружение показано на рис.


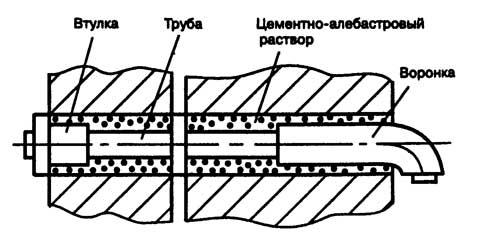

Ввод кабеля через трубу в здания или кабельные сооружения: а — при отсутствии просадок грунта: б — при ожидании просадки грунта
1 — кабель; 2 — труба; 3 — уплотнение; 4 — гидроизоляция; 5 — песок без примесей глины и камней; 6 — стена здания


Прокладка кабелей в траншее; а — план траншеи с углом поворота 90° для прокладки силовых трехжильных кабелей до 10 кВ; б- план траншеи с углом поворота 90° для прокладки силовых трехжильных кабелей до 35 кВ; в — разрез траншей на прямолинейном участке для прокладки силовых кабелей до 10 кВ, а также для их совместной прокладки с контрольными кабелями; г — разрез траншеи на прямолинейном участке для прокладки силовых кабелей до 35 кВ, а также для их совместной прокладки с другими кабелями независимо от напряжения: 1 — силовой кабель; 2 — контрольный кабель;
3 — кабели других напряжений или контрольные; 4 — подсыпка из земли;
5 — защита из бетонных плит или кирпича

В тех случаях, когда необходимо защищать кабели от механических повреждений, от воздействия агрессивных грунтов и блуждающих токов, их необходимо прокладывать в трубах. Для этой цели применяют стальные, чугунные, асбоцементные, керамические и пластмассовые трубы.
Материал труб определяется в проекте. Разрешается замена одних типов труб на другие, но это должно быть оговорено в проекте.
Внутренний диаметр труб для прокладки кабеля с однопроволочными алюминиевыми жилами с символом «ож», например ААБл (ож), а также для кабелей марки ААШв должен быть не менее двукратного наружного диаметра кабеля. Для остальных марок кабеля диаметр труб — не менее полуторакратного диаметра кабеля.
Трубы должны удовлетворять следующим требованиям:

  1. внутренняя поверхность их должна быть гладкой;
  2. торцы труб с внутренней стороны должны быть скруглены с радиусом не менее 5 м и не иметь выступов, изломов, заусенцев;
  3. соединения труб должны быть строго соосны;
  4. торцы труб в местах входа (выхода) в туннели, каналы должны быть заделаны заподлицо с внутренними поверхностями стен.

Трубы должны быть уложены с уклоном не менее 0,2%. Соединения труб выполняют с помощью металлических. — пластмассовых или резиновых манжет или асбоцементных муфт.

Трубы и их соединения: а — стальная труба с цилиндрической резьбой с условным проходом 100 мм; б — муфта стальной трубы; в — асбестоцементная труба с условным проходом 100 мм; г — муфта асбестоцементной трубы; б — заделка асбестоцементной трубы в стальной манжете: 1 — труба; 2 — муфта; 3 — бетон; 4 — манжета

* Защита от коррозии осуществляется асфальтобитумной изоляцией наружной и асфальтовым лаком внутренней поверхностей труб.
** Способы стыкования муфтами и манжетами приведены на рис. 41, а в опалубке — на рис. 70 книги «Монтер-кабельщик», автор — Смирнов Л. П. Издательство «Высшая школа», 1966.
*** Допускается в партии стальных труб до 5% труб длиной 2. 4 м. а также производство и выпуск асбестоцементных труб длиной 2 м.
**** Оцинкованные трубы тяжелее неоцинкованных на 3. 4%. Допустимые отклонения по весу для партии стальных труб +8%, а для отдельной стальной трубы — +12%.
При укладке труб в блоки расстояние в свету между трубами по вертикали и_горизонтали должно быть не менее 100 мм. В связи с этим нижние трубы блока должны быть уложены на большую глубину с таким расчетом, чтобы верхние трубы блока находились от планировочной отметки на глубине 0,7 м.
Сортамент труб рекомендуемых для прокладки в них кабелей приведен в табл.
Для прокладки кабелей в трубах фирма «Рувинил» с 1994 г. выпускает гофрированные трубы выполненные из полиэтилена высокого и низкого давления
Виды труб, применяемых для прокладки кабелей

Читать еще:  Можно ли разводить клей пва

Трубы двухсменные ПНД/ПНД гофрированные для прокладки кабелей (D = 50. 200мм)*

Справочник электрика

четверг, 2 мая 2013 г.

Ввод в здание от воздушной ЛЭП

Ввод в здание от воздушной ЛЭП

Внимание!
Если расстояние от опоры ВЛ до здания больше 10 м, то для ослабления натяжения проводов необходимо устанавливать подставную опору.

Ответвление от воздушной линии до ввода в строения длиной до 25 м, а также внутридворовые сети следует выполнять изолированными проводами или кабелем, проложенным на тросу или в земле.

Внимание!
Сечение проводов в ответвлении должно быть не менее 6 мм2 (при длине до 10 м не менее 4 мм2) для меди и не менее 16 мм2 для алюминия. Сечение жил кабеля — не менее 4 мм2 для алюминия и 2,5 мм2 для меди. Расстояние от проводов ответвления до земли должно быть не менее бмв проезжей части и внутри дворов не менее 3,5 м, а расстояние от земли до изолятора ввода в здание — не менее 2,75 м (рис. 1.8).

Ответвления от BJI выполняют также кабельными линиями. В этом случае кабель прокладывают по опоре до перехода его в траншею. От случайных механических повреждений кабель защищают трубой или другой конструкцией на высоту до 2 м.

Провода наружной электропроводки располагаются или ограждаются таким образом, чтобы они были недоступны для прикосновения.

Провода, проложенные открыто горизонтально по стенам, должны находиться на расстоянии не менее:

♦ над балконом, крыльцом — 2,5 м;
♦ над окном — 0,5 м;
♦ под балконом —1,0 м;
♦ под окном (от подоконника) — 1,0 м;
♦ при вертикальной прокладке: до окна — 0,75 м, а до балкона —1,0 м.

При подвеске проводов на опорах около зданий расстояние от проводов до балконов и окон должно быть не менее 1,5 м.

Вводы через стены зданий получили широкое применение, они просты в исполнении, всегда находятся в поле видимости, удобны при обслуживании. При вводе в здание изоляторы устанавливают на крюках (рис. 1.9, а).

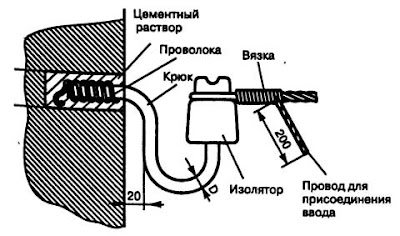

а) Установка крюков и изоляторов

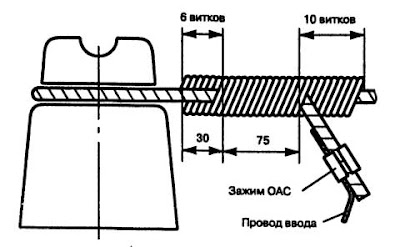

б) Крепление провода к изолятору

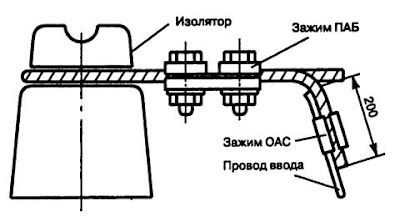

Рис. 1.9. Элементы монтажа при вводе в здание

Расстояние между проводами у вводов, а также расстояние от проводов до выступающих частей зданий должно быть не меньше 200 мм.

Концевые крепления алюминиевых многопроволочных проводов марок А-25—А-50 выполняют шашечными зажимами типа ПАБ с оставлением конца провода длиной не менее 200 мм для подключения ввода (рис. 1.9, б). Допускается концевое крепление проводов выполнять бандажной вязкой с соблюдением размеров и числа витков (см. рис. 1.10).

другой в кирпичных стенах на 50 мм, в деревянных стенах на 100 мм. Внутри здания на трубки надевают втулки. Отверстия в стене заделывают алебастровым или цементным раствором. Проходы через стены в трубках должны выполняться с уклоном наружу, таким образом, чтобы вода не могла скапливаться в проходе или попадать внутрь здания. После прокладки проводов входные отверстия воронок и втулок заливают изоляционной массой, битумом.

Ввод в строение следует выполнять кабелем в негорючей оболочке сечением не менее 4 мм2 для алюминия и 2,5 мм2 для меди или изолированными проводами тех же сечений. Вводы через трубостойки выполняют в тех случаях, когда высота здания не позволяет обеспечить установленные ПУЭ вертикальные габаритные размеры.

Как правильно сделать ввод кабеля в здание

Стоит сразу отметить, что вся проводка до счетчика находится под жестким контролем «Энергонадзора». Это говорит о том, что, скажем, хозяин дома эту часть проводки сам монтировать не будет, разве что в порядке исключения, при соответствующем этапе строительства, если хозяин знает, как можно подсоединить вводной кабель (провод) к вводному рубильнику внутри дома.

А вот подсоединять к системам электроснабжения точно запрещено. В то же время эта информация поможет Вам иметь представление:

1. Как нанятые Вами работники придерживаются установленных правил;

2. Какие подготовительные работы придется провести;

3. Какие материалы, виды основных работ потребуются и соответственно, сколько это будет стоить.

Читать еще:  Основные характеристики проводящих тканей

Провод, соединяющий воздушную линию (ВЛ) с домом называют ответвлением. Если длина ответвления не более 25 м, то установка дополнительных опор не требуется.

При условии, если это не мешает соответствию изложенных далее требованиям.

Выполнение ответвления допускается неизолированными проводами, но рекомендуется (так надежней) использование изолированных.

При 3-фазном ответвлении можно использовать четырехжильный провод, где каждая жила изолирована и между ними вплетен несущий трос. Т.к.основную нагрузку (вес) трос берет на себя, то сечение основных жил, исходя из Ваших потребностей, может быть снижено до 4 кв.мм.

Количество установленных изоляторов на стене равно количеству подведенных проводов: однофазный ввод -2; трехфазный-4.

Дополнительный изолятор используют для несущего троса, причем этот трос необходимо подсоединить к нулевому проводу.

Сами изоляторы закрепляют на крюках (в обиходе «рогах»).Из-за серьезной нагрузки надежней всего крепить крюки на шпильки. Сверлится сквозное отверстие в стене, с внутренней стороны стены наваривается на шпильку металлическая пластина, чтобы шпилька не выскальзывала наружу. С наружной- металлическая полоса с отверстиями, чтобы закрепить ее на шпильку под гайку.

К самой пластине приварены крюки. Существует соединение ответвления без использования изоляторов.

Вводный кабель и изолированные провода ответвления соединяются изолированными сжимами.

Что еще стоит учесть.

1. Расстояние от проводов, изоляторов до поверхности земли не менее 2,75 м.

2. Над пешеходной дорожкой — не менее 3,5 м.

3. Над проезжей частью- не менее 6 м.

4. Над участком воздушная линия должна проходить на высоте не менее 5 м и в стороне от высоких деревьев- не ближе 3 м от веток.

5. Между самими проводами — не менее 0,2 м.

6. От проводов до выступающих частей дома (водосточный желоб, крыша)- — не менее 0,2 м.

7. Расстояние по горизонтали между проводами воздушной линии и другими кабелями (телевизионный, радио, телефонный) должно быть не менее 1,5 м.

Ответвление, при необходимости, возможно выполнить и в земле. Кабель (!) спускается по опоре. С высоты 1,5 м от поверхности земли до глубины 0,7 м- защитная труба.

На той же глубине — 0,7 м — в траншее до здания.

Подъем опять-таки в трубе на наружную стену. Под кабелем и над ним в траншее обязателен слой земли без камней и строительного мусора. Над слоем засыпки в местах возможных земельных работ укладывают бетонные плитки, кирпичи (так спокойней),но в основном ограничиваются сигнальной лентой (ярко-красного цвета с надписью «Осторожно, кабель!»)

ПУЭ 7. Правила устройства электроустановок. Издание 7

Раздел 7. Электрооборудование специальных установок

Глава 7.1. Электроустановки жилых, общественных, административных и бытовых зданий

Электропроводки и кабельные линии

7.1.32. Внутренние электропроводки должны выполняться с учетом следующего: ¶

1. Электроустановки разных организаций, обособленных в административно-хозяйственном отношении, расположенные в одном здании, могут быть присоединены ответвлениями к общей питающей линии или питаться отдельными линиями от ВРУ или ГРЩ. ¶

2. К одной линии разрешается присоединять несколько стояков. На ответвлениях к каждому стояку, питающему квартиры жилых домов, имеющих более 5 этажей, следует устанавливать аппарат управления, совмещенный с аппаратом защиты. ¶

3. В жилых зданиях светильники лестничных клеток, вестибюлей, холлов, поэтажных коридоров и других внутридомовых помещений вне квартир должны питаться по самостоятельным линиям от ВРУ или отдельных групповых щитков, питаемых от ВРУ. Присоединение этих светильников к этажным и квартирным щиткам не допускается. ¶

4. Для лестничных клеток и коридоров, имеющих естественное освещение, рекомендуется предусматривать автоматическое управление электрическим освещением в зависимости от освещенности, создаваемой естественным светом. ¶

5. Питание электроустановок нежилого фонда рекомендуется выполнять отдельными линиями. ¶

7.1.33. Питающие сети от подстанций до ВУ, ВРУ, ГРЩ должны быть защищены от токов КЗ. ¶

7.1.34. В зданиях следует применять кабели и провода с медными жилами*. ¶

* До 2001 г. по имеющемуся заделу строительства допускается использование проводов и кабелей с алюминиевыми жилами.

Питающие и распределительные сети, как правило, должны выполняться кабелями и проводами с алюминиевыми жилами, если их расчетное сечение равно 16 мм 2 и более. ¶

Питание отдельных электроприемников, относящихся к инженерному оборудованию зданий (насосы, вентиляторы, калориферы, установки кондиционирования воздуха и т.п.), может выполняться проводами или кабелем с алюминиевыми жилами сечением не менее 2,5 м. ¶

В музеях, картинных галереях, выставочных помещениях разрешается использование осветительных шинопроводов со степенью защиты IP20, у которых ответвительные устройства к светильникам имеют разъемные контактные соединения, находящиеся внутри короба шинопровода в момент коммутации, и шинопроводов со степенью защиты IP44, у которых ответвления к светильникам выполняются с помощью штепсельных разъемов, обеспечивающих разрыв цепи ответвления до момента извлечения вилки из розетки. ¶

В указанных помещениях осветительные шинопроводы должны питаться от распределительных пунктов самостоятельными линиями. ¶

В жилых зданиях сечения медных проводников должны соответствовать расчетным значениям, но быть не менее указанных в таблице 7.1.1. ¶

Таблица 7.1.1. Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях

Наименьшее сечение кабелей и проводов с медными жилами, мм

Линии групповых сетей

Линии от этажных до квартирных щитков и к расчетному счетчику

Читать еще:  Какой диаметр внутреннего противопожарного водопровод впв

Линии распределительной сети (стояки) для питания квартир

7.1.35. В жилых зданиях прокладка вертикальных участков распределительной сети внутри квартир не допускается. ¶

Запрещается прокладка от этажного щитка в общей трубе, общем коробе или канале проводов и кабелей, питающих линии разных квартир. ¶

Допускается не распространяющая горение прокладка в общей трубе, общем коробе или канале строительных конструкций, выполненных из негорючих материалов, проводов и кабелей питающих линий квартир вместе с проводами и кабелями групповых линий рабочего освещения лестничных клеток, поэтажных коридоров и других внутридомовых помещений. ¶

7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — РЕ проводники). ¶

Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий. ¶

Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим. ¶

Сечения проводников должны отвечать требованиям п. 7.1.45. ¶

7.1.37. Электропроводку в помещениях следует выполнять сменяемой: скрыто — в каналах строительных конструкций, замоноличенных трубах; открыто — в электротехнических плинтусах, коробах и т.п. ¶

В технических этажах, подпольях, неотапливаемых подвалах, чердаках, вентиляционных камерах, сырых и особо сырых помещениях электропроводку рекомендуется выполнять открыто. ¶

В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке. Применение несменяемой замоноличенной прокладки проводов в панелях стен, перегородок и перекрытий, выполненной при их изготовлении на заводах стройиндустрии или выполняемой в монтажных стыках панелей при монтаже зданий, не допускается. ¶

7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять: за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей. ¶

* Под подвесными потолками из негорючих материалов понимают такие потолки, которые выполнены из негорючих материалов, при этом другие строительные конструкции, расположенные над подвесными потолками, включая междуэтажные перекрытия, также выполнены из негорючих материалов.

7.1.39. В помещениях для приготовления и приема пищи, за исключением кухонь квартир, допускается открытая прокладка кабелей. Открытая прокладка проводов в этих помещениях не допускается. ¶

В кухнях квартир могут применяться те же виды электропроводок, что и в жилых комнатах и коридорах. ¶

7.1.40. В саунах, ванных комнатах, санузлах, душевых, как правило, должна применяться скрытая электропроводка. Допускается открытая прокладка кабелей. ¶

В саунах, ванных комнатах, санузлах, душевых не допускается прокладка проводов с металлическими оболочками, в металлических трубах и металлических рукавах. ¶

В саунах для зон 3 и 4 по ГОСТ Р 50571.12-96 «Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 703. Помещения, содержащие нагреватели для саун» должна использоваться электропроводка с допустимой температурой изоляции 170 °С. ¶

7.1.41. Электропроводка на чердаках должна выполняться в соответствии с требованиями разд. 2. ¶

7.1.42. Через подвалы и технические подполья секций здания допускается прокладка силовых кабелей напряжением до 1 кВ, питающих электроприемники других секций здания. Указанные кабели не рассматриваются как транзитные, прокладка транзитных кабелей через подвалы и технические подполья зданий запрещается. ¶

7.1.43. Открытая прокладка транзитных кабелей и проводов через кладовые и складские помещения не допускается. ¶

7.1.44. Линии, питающие холодильные установки предприятий торговли и общественного питания, должны быть проложены от ВРУ или ГРЩ этих предприятий. ¶

7.1.45. Выбор сечения проводников следует проводить согласно требованиям соответствующих глав ПУЭ. ¶

Однофазные двух- и трехпроводные линии, а также трехфазные четырех- и пятипроводные линии при питании однофазных нагрузок должны иметь сечение нулевых рабочих (N) проводников, равное сечению фазных проводников. ¶

Трехфазные четырех- и пятипроводные линии при питании трехфазных симметричных нагрузок должны иметь сечение нулевых рабочих (N) проводников, равное сечению фазных проводников, если фазные проводники имеют сечение до 16 мм 2 по меди и 25 мм 2 по алюминию, а при больших сечениях — не менее 50% сечения фазных проводников. ¶

Сечение PEN проводников должно быть не менее сечения N проводников и не менее 10 мм 2 по меди и 16 мм 2 по алюминию независимо от сечения фазных проводников. ¶

Сечение РЕ проводников должно равняться сечению фазных при сечении последних до 16 мм 2 , 16 мм 2 при сечении фазных проводников от 16 до 35 мм 2 и 50% сечения фазных проводников при больших сечениях. ¶

Сечение РЕ проводников, не входящих в состав кабеля, должно быть не менее 2,5 мм 2 — при наличии механической защиты и 4 мм 2 — при ее отсутствии. ¶
