Как заточить шнековое сверло по дереву

Как заточить сверло по дереву в домашних условиях: пошаговая инструкция

От автора: здравствуйте, уважаемые мастера! Многие люди, часто занимающиеся строительными работами, имеют дело с разнообразными сверлами, которые иногда требуют заточки. Данный элемент может быть использован на протяжении долгого периода времени, но иногда все же наступает момент, когда он начинает хуже работать. Тогда у человека может возникнуть вопрос о том, как заточить сверло по дереву.

Люди, которые никогда не занимались подобным действием, считают его сложным. Но те, кто уже неоднократно прибегал к заточке инструментов, знают, что этот процесс довольно прост.

Особенности и виды сверл по дереву

Итак, для начала следует разобраться, что же представляет собой данный предмет. Многие знают, что для качественной работы с любым материалом требуется специальная разновидность строительных инструментов, это касается и сверл.

Данный предмет делится на несколько видов, каждый из которых используется для разных категорий работ. Выделяются следующие модификации:

• перьевое (перовое). Данный тип сверла используют для просверливания отверстий среднего диаметра — до двадцати пяти миллиметров. Обычно этот элемент применяется тогда, когда точность геометрических параметров и качество проделанного отверстия не важны. Он стоит не очень дорого и, ко всему прочему, очень прост в применении,
• спиральное (винтовое) — рабочая часть такого сверла чем-то напоминает шнек, оно используется для просверливания отверстий небольшого диаметра. Конструкция практична тем, что во время процесса очень хорошо удаляется стружка от дерева. И, помимо перечисленного, винтовое сверло точно и качественно выполняет свою роль,
• шнековое — разновидность предыдущего варианта. Предназначено для работы с деревом, но особенность заключается в том, что оно сверлит материал против волокон,
• сверло Левиса — подвид шнекового. Имеет змеевидную форму. Диаметр просверливаемых отверстий — от десяти до шестидесяти миллиметров,
• корончатое — предназначено для выполнения отверстий более крупного диаметра,
• сверло Форстнера — данный предмет помогает сделать отверстие с дном. Это является его отличием от предыдущих видов – оно не предназначено для сквозного сверления. Днище при работе с таким элементом получается идеально ровным.

Что нужно знать перед началом заточки

Заточка является довольно важным процессом, влияющим на последующую работу инструмента. Но важно знать, что не нужно натачивать его, если этого не требуется. Это является лишней тратой времени и сил (особенно при ручном затачивании). Именно поэтому необходимо ознакомиться с признаками того, что инструмент затупился.

Во-первых, он быстро нагревается во время работы, деформируется и мешает нормально им пользоваться. Это является одним из признаков того, что пора заниматься заточкой.

Во-вторых, если во время процесса чувствуется, что отверстия просверливаются гораздо дольше, чем раньше, то стоит изучить сверло на предмет затупления.

И, наконец, в-третьих — выполненное отверстие получается слишком неровным. Это, наверное, один из самых главных признаков, указывающих на необходимость заточки.

Способы заточки

Настало время ближе подобраться к главному вопросу — как правильно наточить сверло? Сделать это можно двумя доступными способами:

• с помощью напильника,
• электрическим станком.

Выполнять процедуру с помощью напильника более проблематично и долго, поэтому многие отдают предпочтение именно электрическому станку. Но кто-то является консерватором и пользуется исключительно ручным способом.

Минус станка заключается в том, что инструмент придется часто охлаждать (во время затачивания он будет излишне сильно нагреваться, что может привести к деформации). С напильником такой проблемы не возникнет, но, как сказано выше, процесс займет гораздо больше времени.

При помощи электрического станка

Для начала стоит уточнить, что данный процесс будет довольно сложен для тех, кто ни разу до этого не занимался заточкой. Если вы относитесь к числу таких людей, то попробуйте потренироваться и заточить уже изношенный инструмент, давно не используемый вами. Только после небольшой тренировки появится представление о том, как обстоят дела с процессом. Можно будет приступать непосредственно к делу.

Работа является кропотливой — одно лишнее движение может испортить инструмент, чего вам, конечно же, не нужно. Поэтому очень важно следовать ниже прописанной инструкции, она поможет наиболее правильно проделать процедуру.

Во время выполнения нужно руководствоваться несколькими правилами, которые обеспечат вам хороший исход:

• поставьте рядом емкость с холодной водой — она пригодится вам для охлаждения перегретого сверла,
• 45 градусов — именно такой угол является наиболее правильным. Поэтому старайтесь держать элемент в таком положении,
• сверло устанавливается на край диска станка — это наиболее правильный вариант,
• если хотите, чтобы заточка была произведена наиболее точно, то поместите элемент в шайбу — так у вас появится уверенность, что работа пройдет нормально,
• задние кромки сверла необходимо подвернуть на несколько миллиметров и после этого следить за их ровностью,
• перемычка инструмента должна быть тонкой, это обеспечит вам наибольшее удобство работы,
• после того как процесс почти завершен, немного сбавьте обороты станка и продолжите заточку,
• после окончания охладите готовый предмет с помощью воды, убедитесь, что он правильно работает. Если это не так, то продолжите процесс до оптимального состояния инструмента.

Практическое обучение

Если вы чувствуете, что у вас не получается правильно затачивать инструмент, то вам следует больше практиковаться. Сделать это можно посредством большого объема практики — возьмите несколько сверл, которые больше не используются вами, и старайтесь их правильно наточить. Методом проб и ошибок можно научиться выполнять процедуру идеально.

Заточка инструмента не является сложным процессом, хотя некоторые считают иначе. На многих интернет-ресурсах подробно расписаны и даже показаны шаги этого процесса. Здесь вы можете посмотреть видео, которое очень точно показывает, как именно нужно точить сверло.

Ролик показывает, как правильно провести заточку. Следуя указаниям мужчины, вы сможете выполнить работу качественно. Инструмент должен получиться таким же, каким он был приобретен. Только в случае грамотно выполненной процедуры вы сможете пользоваться им так же, как и раньше.

В случае совершения ошибки придется выбросить сверло. Но ошибается каждый, поэтому не стоит расстраиваться, если у вас не получилось заточить инструмент с первого раза. Каждый человек учится на своих ошибках. Главное — не бросать невыполненную работу из-за того, что у вас что-то не получается.

Для того чтобы научиться выполнять действие наиболее качественно, попробуйте максимально включиться в процесс, понять, как он устроен. Только грамотное обдумывание каждой детали сможет привести вас к успеху.

AlfFisher. Моя работа

Этот блог дополняет мою страницу на Ютуб.

Страницы

Популярные сообщения

суббота, 25 июля 2015 г.

Мастерская 1.2 Как заточить центровое сверло по дереву.

Всем привет.

В блоге понемногу появляется обратная связь, и это радует 🙂

Но подумав, решил что стоит сделать статью на эту тему, так как подобная работа может представлять трудность для мастера (и не только начинающего).

Как заточить центровое (трехперое) сверло по дереву ?

Вариантов за точки может быть несколько,
в зависимости от того, насколько точное отверстие нужно получить (точно в размер сверла, или допустимо разбивание отверстия на несколько десятых),
и для какой работы предназначено сверло (форма режущих зубьев, форма и длина центра.

Первые два способа подходят как для спиральных так и для перьевых сверл.

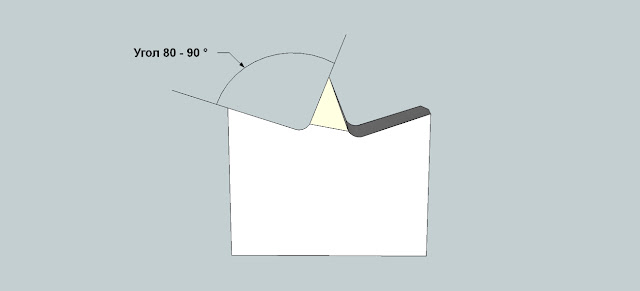

Рис 1. Простая заточка с углом 90 градусов.

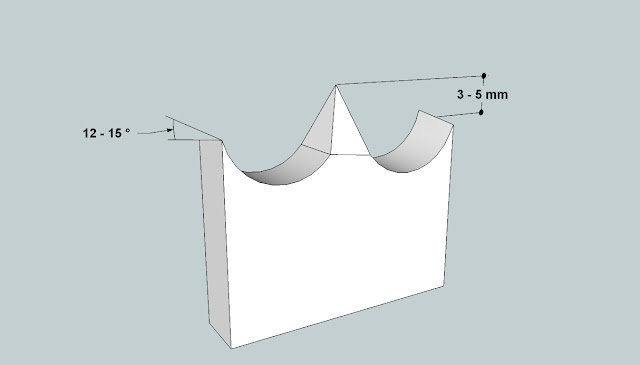

12 — 15°) и боковая поверхность центра.

Далее снимаются 2 плоскости на самом центре (формируется четырехгранная пирамида).

Второй вариант требует применения 2х типов заточных кругов (широкого, цилиндрического
и узкого — с радиусной или цилиндрической рабочей поверхностью).

Следующий вариант заточки Рис. 3 — предназначен для перовых сверл больших диаметров.

Такая заточка позволяет быстро сверлить отверстие, эффективно снимая материал. Но имеет существенный недостаток — малое количество перезаточек.

По этой причине не желательно затачивать таким способом основной набор сверл.
В своей мастерской так я затачиваю сверла-дубликаты из дополнительного набора.

По мере снятия металла с торца зачистного ножа, (из-за радиусной выборки) режущий угол меняется от положительного (острого) — до отрицательного (тупого) и сверло начинает рвать материал.

В этом случае приходится отрезать часть лезвия и затачивать сверло заново.

Но во многих перовых сверлах имеется отверстие, из-за которого приходится обрезать 1/3 сверла.

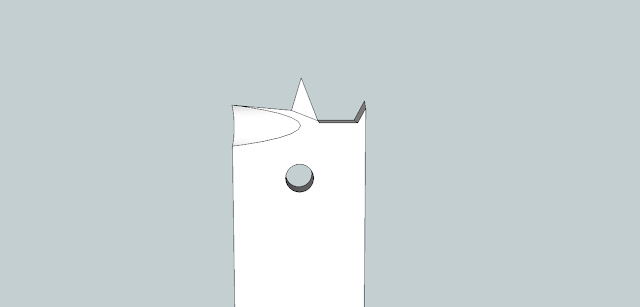

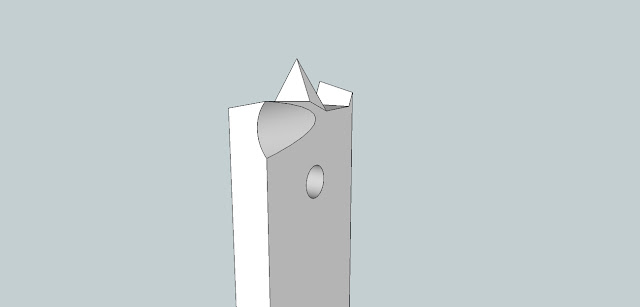

Рис. 3 Несимметричная заточка перового сверла.

Спиральные сверла по дереву затачиваются в несколько этапов:

— предварительно затачиваются боковые стороны центра сверла.

Для того, чтобы получить симметричные режущие кромки, желательно проводить эту операцию на призме, закрепленной на подручнике заточного станка.

Далее формируются боковые грани подрезных ножей и плоскость, образующая острие центра (пирамидальную форму),
и последним этапом затачивается передняя грань подрезного ножа.

На Рис. 5 и 6 показан упрощенный способ заточки спиральных сверл по дереву.

Сверло Левиса. Режущая спираль по дереву

Сверло Левиса предназначено для получения глубоких отверстий небольшого диаметра в древесине различных пород с любой степенью влажности. Шнекообразная режущая кромка сверла начинается с острого наконечника, при помощи которого выполняется предварительная центровка будущего отверстия. А сама спираль отводит стружку из рабочей зоны.

Конструкция

Сверло Левиса входит в основной набор инструмента профессионального плотника, отличаясь небольшим весом, оно не нагружает двигатель электродрели, и позволяет выполнять глухие и сквозные отверстия в труднодоступных местах: углах балок, местах креплений деревянных деталей внахлёстку и пр.

Спиральное сверло состоит из следующих участков:

1. Хвостовика, который имеет шестигранный профиль и предназначен для фиксирования сверла в патроне дрели или сверлильного станка.
2. Основной рабочей части, представляющей собой спиральную ленту постоянного поперечного сечения и сравнительного небольшого угла наклона. Для спирали Левиса он выбран таким, чтобы обеспечивать надёжное удаление стружки из зоны сверления.
3. Центровочного, заканчивающегося остриём с конической резьбой, что позволяет снижать осевую нагрузку при выполнении операции. Для инструмента сравнительно малой жёсткости (а спиральное сверло – именно такое) высокие осевые нагрузки становятся основной причиной поломки.

Ввиду сложности профиля сверла Левиса по его длине такая оснастка практически никогда не изготавливается в сварном исполнении. Материалом служит быстрорежущая сталь марок 10Р6М5, Р6М3 и им подобные, по ГОСТ 19265-74.

Особенностями спирали Левиса считается её однозаходность, что обеспечивает сверлу возможность самопроизвольного втягивания в полость образующегося отверстия. Одновременно улучшается направление сверла, а, по мере углубления отверстия, происходит подрезка кромки с получением гладкой образующей.

Как работает сверло Левиса?

В начальный момент сверления в материал вдавливают коническое остриё, которое при вращении внедряется вглубь. Затем на него опирается основная, спиральная часть сверла. В отличие от других конструкций свёрл по дереву, у рассматриваемого инструмента в начальный момент имеется только одна рабочая кромка, а далее сверление происходит спиральной режущей частью. При увеличении общей длины режущей кромки это способствует снижению общего осевого усилия на сверло, но увеличивает риск заклинивания и «увода» сверла от центра.

Первую проблему решают следующим образом. Во–первых, сверло Левиса предпочтительно устанавливать на низкооборотистые, более мощные дрели. Во-вторых, такие спиралеподобные свёрла нецелесообразно использовать для получения отверстий в твёрдых породах древесины, т. к. получающаяся при этом стружка способствует заклиниванию отхода в довольно длинной канавке. Обычно число оборотов выбирают обратно пропорционально диаметру получаемого отверстия.

Для решения второй проблемы спиральное сверло можно использовать в качестве развёртки, а предварительный проход, за исключением особо глубоких отверстий, выполнять при помощи обычного сверла. Из опыта эксплуатации известно, что прямое получение отверстий при помощи сверла Левиса целесообразно для диаметров, не превышающих 15…30 мм. В остальных случаях пользуются перьевыми свёрлами, а спиральное применяют только на последнем проходе, когда требуется повысить гладкость боковых стенок.

Влажность древесины при использовании такого сверла значения не имеет, так же, как и направление волокон древесины.

Особенности использования

Среди преимуществ свёрл Левиса следует отметить:

1. Плавность нарастания рабочей нагрузки по мере углубления инструмента в материал.
2. Высокое качество внутренней поверхности отверстия, поскольку образующиеся при сверлении заусенцы полностью срезаются боковой режущей кромкой и незамедлительно удаляются шнековой образующей сверла наружу.
3. Широкая винтовая канавка обеспечивает надёжное удаление стружки, независимо от её количества.
4. Шестигранный наконечник на хвостовике обеспечивает надёжное удержание сверла в патроне.

Высокое качество и производительность, особенно заметные при получении отверстий значительной глубины, не отменяют и некоторых ограничений спиральных свёрл:

1. При заклинивании сверла Левиса, что возможно на операциях с твёрдой древесиной, его остановка происходит практически мгновенно, и сопровождается резкой отдачей. Это может привести к травме работающего.
2. Поскольку усилия реза при таком сверлении велики, то качество материала имеет решающее значение для стойкости шнекового сверла. Поэтому стоит приобретать инструмент от известных производителей, указывающих марку стали (на свёрлах китайского производства марка обычно не указывается).
3. Спиральное сверло обладает повышенной хрупкостью, поскольку при закалке обычно прокаливается по всему сечению. При относительно малой жёсткости это может стать причиной разрушения рабочей части.
4. Стоимость свёрл Левиса выше, чем обычных, при тех же диаметрах получаемых отверстий.
5. Маломощные дрели (менее 1000 Вт) при своём пуске сверло данной конструкции могут не провернуть. Важным также является наличие у дрели функции реверса.

Как заточить сверло Левиса?

При резком увеличении нагрузки во время сверления, а также ухудшении качества получаемого отверстия, свёрла Левиса подлежат заточке. Она производится в следующей последовательности:

• При одноплоскостной заточке заднему углу сверла при помощи напильника придают значение 28…32º, и стараются выдерживать это значение по всей длине винтовой части. При использовании шлифовального круга сверло нельзя двигать. Такая заточка используется для спиральных свёрл небольшого диаметра;
• При конической заточке, которую следует выполнять для свёрл диаметром более 6…8 мм, инструмент располагают у боковой части шлифовального инструмента. Правой рукой удерживают остриё, а левой – винтовую часть сверла, причём максимально близко от конуса. Раскачивая инструмент на угол примерно 45º и прижимая его к торцу, пытаются воссоздать прежнее значение конусности при переходе от резьбовой части к винтовой;
• Если выдержать требуемые параметры не удалось, сверло Левиса можно подточить. С этой целью передний угол уменьшают, а ширину режущей ленты – увеличивают. Правда, при этом сверло нельзя с той же эффективностью применять для сверления вязкой древесины с повышенной влажностью;
• На окончательном этапе производят доводку сверла, которая заключается в удалении всех выявленных рисок и зазубрин, после этого восстанавливают коническую резьбу на острие.

Работу со свёрлами Левиса необходимо выполнять, уже имея некоторый опыт, поскольку данная конструкция инструмента весьма чувствительна к крутящим моментам, которые нагружают сверло.

Сверло по дереву: как выбрать и заточить правильно?

Современный рынок предлагает покупателям огромное количество сверл разных типов. Одни из них используются исключительно для деревянных конструкций, давайте разберемся как их правильно выбрать и как заточить сверло по дереву наилучшим способом.

Особенности выбора сверла по дереву

Когда появляется необходимость правильно подобрать сверло, то в первую очередь требуется обратить внимание на цвет. Так, к примеру, каждый оттенок изделия отвечает за тип конечной обработки, показывающей срок эксплуатации сверла и его прочность.

• Самым худшим вариантом можно считать серые изделия, которые ничем не обрабатываются и их эксплуатационные параметры довольно низки.
• Расцветка может быть золотистой, что говорит о титановом напылении и достаточно длительном сроке эксплуатации.
• Ничем не хуже по характеристикам и черные сверла, обработанные при создании паром.

Кроме того, стоит тщательно визуально изучить объект. Если на нем заметны следы деформации, то такое изделие лучше не использовать. Важно выбрать сверло без единой царапинки или трещины, его поверхность должна быть идеально ровной и гладкой.

Разновидности сверл по дереву

Разновидности сверла для дерева

Обычно качественными сверлами пользуются опытные мастера, которым в работе требуются различные типы изделий для создания отверстий в дереве. Это могут быть отверстия, к примеру, под шипы, болты или нагели. Причем сам процесс сверления может быть очень разнообразен по качеству, что понесет за собой мысли о том, как правильно заточить после эксплуатации сверло и придется ли его вообще затачивать.

Самыми распространенными типами сверл на сегодняшний день можно назвать: винтовые, спиральные, перовые, центровые, кольцевые и сверла Форстнера.

Винтовые

Если требуется сверлить дерево поперек волокон, не задаваясь при этом лишний раз вопросом как правильно заточить сверло по дереву, то пригодится винтовое сверло с мелкой резьбой на окончании. В диаметре они могут достигать до 50 миллиметров. Специальная винтовая форма поможет вовремя отводить от места работы стружку и не перегревать тем самым стержень. В зависимости от требуемой глубины отверстия можно приобрести сверла длиной более сантиметра, при этом минимальный размер — 400 миллиметров.

Винтовые сверла по дереву

Спиральные

Спиральное изделие сразу же можно отличить по идеально отшлифованной фрезерованной спирали с острием, позволяющим не допустить какое-либо передвижение стержня в сторону при работе. Именно благодаря спиральной форме с легкостью просверливают отверстия в конструкциях из шпона. По диаметру соответствующие сверла достигают 52 миллиметров, а самый маленький можно найти на 3 миллиметра. Чтобы точно прицелится на намеченное место сверление, хвостик изделия оборудован конической формой, что придает немало удобства.

Если при закупке выбор пал именно на спиральные сверла, то всегда следует помнить о взаимосвязи диаметра изделия от максимального количества оборотов, которое оно может выдавать. Иначе срок службы изделия будет резко сокращен. Если требуется обрабатывать твердые деревянные поверхности, то лучше установить максимум 900 оборотов в минуту при диаметре сверла в 14 и меньше миллиметров. А вот для мягкой древесины можно установить на сверлящем инструменте 1800 оборотов.

Набор спиральных сверл для дерева

Перовые

Наиболее распространенным типом сверла является перовое. Именно оно наводит на мысли как заточить перьевое сверло по дереву, и чаще всего используется при ремонтных и строительных работах. Оно наиболее удобное и имеет различные варианты в диаметре.

У него есть лишь единственный важный недостаток: подобная форма сверла не способствует отведению стружки и процесс сверления значительно осложняется, особенно когда необходимо отверстие с большой глубиной. Именно поэтому специалисты рекомендуют использовать подобный тип сверл при работе с древесными плитами или толстыми досками, где процесс сверления будет происходить максимально эффективно.

Исправить ситуацию может особый вид наконечника у перового сверла или же подобное изделие с удлинителем. Такой удлинитель имеет шестигранную форму, и вполне может использоваться для иных типов сверл. При этом диаметр итогового отверстия может достигать до 52 миллиметров.

Перьевые сверла для дерева

Центровые и кольцевые

А вот центровые сверла пригодятся для создания идеально ровных сквозных отверстий в деревянной поверхности. Обычно такие изделия имеют вид 50-миллиметрового (минимум — 12 мм) стержня с режущей кромкой внизу, достигая длины до 150 миллиметров. Конечно же, достаточно глубоких отверстий проделать не получится. Для этого подойдут кольцевые сверла, на вид схожие с короной или кольцом с зубьями. Обычно они продаются целым набором в виде насадок с центровочным сверлом и единой основой.

Сверла Форстнера

Когда речь заходит о ремонте или создании мебели, а не о мыслях с вопросом как заточить перьевое сверло по дереву, то сразу же можно смело идти за сверлами Форстнера, которые подходят для этого дела лучше всего. Они позволяют высверливать полностью глухие отверстия с идеально ровным дном. При этом диаметр изделия достигает от 10 до 50 миллиметров. Само же сверло покрыто специализированным сплавом, служащим защитой и увеличивающим срок эксплуатации.

Сверло по дереву Форстнера

Правильная заточка сверла

Перед тем, как приступить непосредственно к заточке дорогого и качественного сверла, следует испробовать свои навыки на старых, бывших в употреблении изделиях. Таким образом, при негативном результате старое сверло всегда можно пустить на расходный материал. Когда рука будет набита, то можно без страха переходить на новое сверло.

Для наиболее правильного проведения заточки сверла по дереву следует соблюдать его геометрические параметры. Это означает, что важно сохранить угол заводской заточки. Иногда результат может быть и таков — идеально заточенный для перфоратора. Само сверло можно обрабатывать как вручную, так и с помощью электроточила.

Приспособление для заточки сверл в домашних условиях

Ручная заточка

При ручной заточке используется напильник из мягкой стали. Причем начинать процесс обработки стоит с инструмента с широким шагом насечки, обрабатывая как режущую кромку, так и обратную сторону. После этого можно довести сверло до идеального состояния при помощи напильника с мелкой насечкой.

Заточка при помощи электрического точила

Когда же заточка сверла происходит в «автоматическом» режиме при помощи электрического точила, то очень важно поблизости иметь холодную воду (в емкости или проточную), так как необходимо постоянно охлаждать стержень. Это позволит сохранить изделие от перегрева и порчи.

Затачивать сверло при таком варианте следует об край диска точила.

Как только достигнута требуемая геометрия сверла, стоит провести доводку при низких оборотах.

Самодельный станок для заточки сверла

В случае, когда станка для заточки под рукой нет, его вполне можно сделать своими руками.

1. Необходимо крепко установить в удобном положении болгарку. Подойдет и стационарная станина с двигателем частотой до 1500 оборотов в минуту (при мощности в 200 Вт).
2. Основой для самодельного станка вполне может послужить толстая фанера или деревянный брус.
3. Для более корректной заточки необходимо исключить любую вибрацию двигателя и создать условия для плавного перехода на различную скорость оборотов. Чтобы достичь такого результата, можно использовать абразивный круг.

Пошаговая инструкция заточки сверла

Итогом вышеописанных действий является определенная схема действий:

1. Подводка сверла к краю диска точильного станка.
2. Обязательное соблюдение заводского угла заточки, равного 95 градусам.
3. Для улучшения качества заточки сверло следует закрепить в шайбу, задние кромки которой нужно подвернуть на пару миллиметров.
4. Как только заточка окончена, стоит продолжить работу на более низких оборотах.
5. После этого можно охладить затачиваемое изделие и протестировать на работоспособность.

При выполнении заточки сверла важно понимать, что человеку необходимо обладать очень хорошим зрением. Поэтому для лучшего результата нужно организовать качественное освещение места работы. В случае четкого соблюдения правил, заточенное сверло прослужит очень долго и всегда будет «спасением» при ремонтных или строительных работах.
