Краткая инструкция по эксплуатации установок аппз объекта

Противопожарная защита для окрасочной камеры

Автоматическая пожарная сигнализация будет являться системой обнаружения пожара и пуска АУП. В качестве пожарных извещателей используются тепловые пожарные извещатели ИП-104 (ДПС)-038. Данный извещатель дифференциального действия. Устанавливается на потолке.

Основные параметры пожарного извещателя ДПС – 038

ТЭДС при повышении температуры на 30 0С в течении 7 с., мВ 17

Защищаемая площадь, м2 не более 30

Температура, 0С 5-40

Относительная влажность, % до 80

Включение извещателей в цепь прибора А16-512 осуществляется через орган управления ПИО 017-01.

В качестве прибора приемно-контрольного принимаем пульт пожарной сигнализации А16-512 с блоком реле АР-16, предназначенный для приема сигналов от пожарных извещателей, подачи звукового и оптического тревожных извещений о пожаре и включении установок пожаротушения. Пульт А16-512 с блоком реле АР-16 выполняется в настенном варианте. Пульт обеспечивает прием сигналов «Пожар» от автоматических и ручных пожарных извещателей, формируемых в виде дискретного уменьшения электрического сопротивления выходной цепи извещателя до величины, не превышающей 450 Ом. Максимальное число активных пожарных извещателей, включаемых в один шлейф через устройство ПИО-017-01 – 10 шт., максимальное сопротивление шлейфа 500 Ом. Напряжение в линии АСПТ при включении сигнала пуска установки пожаротушения 24В/12В.

Дистанционное включение установки осуществляется пусковыми электрическими кнопками, установленными у входа в защищаемое помещение. Местный пуск производится ручным включением клапана

Краткая инструкция по эксплуатации установок аппз объекта

I. Общие положения

1.1. Настоящая инструкция устанавливает обязанности оперативного персонала при эксплуатации АУГП на объекте.

1.2. Оперативный персонал должен пройти медицинский осмотр при поступлении на дежурство и периодически 1 раз в 2 года.

1.3. Оперативный персонал при назначении на работу обязан пройти подготовку и стажировку на рабочем месте течение двух недель. Во время подготовки необходимо изучить:

­ требования настоящей инструкции;

­ проектную документацию на установку;

­ порядок ведения документации;

­ инструкции заводов изготовителей по эксплуатации отдельных частей установки.

1.4. К самостоятельной работе допускаются лица, сдавшие зачет по знанию устройства УПА с регистрацией в журнале проверки знаний обслуживающего и оперативного персонала.

1.5. Переаттестация производится 1 раз в год квалификационной комиссией.

1.6. Лиц из числа оперативного персонала, показывающие неудовлетворительные знания, а также нарушающие требования нормативно-технической документации, отстраняются от дежурства до прохождения переподготовки.

II. Специальные требования

2.1. Оперативный персонал обязан изучить и соблюдать инструкцию.

2.2. Оперативный персонал должен знать:

— технические характеристики АУГП и принципы их действия;

— наименование, местонахождение и пожарную опасность защищаемых помещений;

— порядок ведения оперативной документации;

— порядок проверки работоспособности АУГП;

— порядок вызова пожарной службы;

— расположение пожарных извещателей;

— правила эксплуатации и техники безопасности.

3.1. Перед началом работы:

3.1.1 заступающий работник из числа оперативного персонала обязан прибыть за 15 минут до смены дежурства;

3.1.2 проверить работоспособность связи с пожарной службой и службами предприятия;

3.1.3 проверить техническое состояние аппаратуры контроля и СПС. Проверка работоспособности и исправности приемно-контрольного прибора.

3.1.4. Сделать отметку о неисправности или исправности в журнале приема и сдачи дежурств.

3.1.5. Привести в надлежащий вид рабочее место, после чего принять смену с росписью в журнале.

3.2. Во время работы:

3.2.1 дежурному персоналу запрещается отлучаться из помещения пожарного поста без разрешения начальника службы предприятия, которому он подчиняется или дежурного по объекту;

3.2.2 запрещается в помещении пожарного поста находиться посторонним людям;

3.2.3 во время работы дежурного персонала обязан:

­ следить за техническим состоянием УПА;

­ при обнаружении неисправностей установки – немедленно сообщить ответственному за эксплуатацию, принять меры по их устранению;

­ все случаи сработки АУПТ фиксировать в журнале сработки АУПТ и СПС;

­ при ложном срабатывании пожарной сигнализации обследовать помещения совместно с инструктором отдела техники безопасности или представителем охраны и дать заключение о ложном срабатывании;

­ уходя по служебным делам, оставлять на своем месте дежурного энергетика, точно указать свое местонахождение;

­ уметь в случае необходимости включить систему пожаротушения согласно инструкции.

3.2.4. При возникновении пожара на объекте оперативный персонал обязан:

— вызвать пожарную службу;

— оповестить работников предприятия о пожаре;

— проконтролировать включение АУПТ и при необходимости включить вручную.

3.3. По окончанию работы:

3.3.1 дежурный обязан привести в порядок инструкции и рабочее место;

3.3.2 сменяющийся и заступающий дежурные совместно проводят осмотр АУПТ;

3.3.3 дежурство сдается и принимается только при исправном УПА. В случае неисправности оборудования сдача производится с разрешения ответственного за УПА объекта или дежурного по предприятию;

IV. Заключительное положение

4.1. Оперативному персоналу запрещается:

— проводить мероприятия, ухудшающие действие УПА;

— оставлять аппаратуру без присмотра.

4.2. Оперативный персонал несет персональную ответственность за выполнение требований данной инструкции, сохранность аппаратуры и противопожарное состояние помещений пожарного поста.

4.3. Контроль за исполнением требований настоящей инструкции возложен на начальника смены объекта, назначенного ответственным за УПА.

В данном курсовом проекте были рассмотрены вопросы проектирования АППЗ помещения окрасочной камеры с использованием ЛВЖ и ГЖ. Проанализирована пожарная опасность данного помещения. На основании этих данных был произведен выбор и расчет системы АППЗ данного помещения. Были приведены инструкции по эксплуатации установок АППЗ объекта.

Краткая инструкция по эксплуатации установок АППЗ объекта

Основным руководящем документом при разработке мероприятий по эксплуатации установок АППЗ являются: ППБ РБ 1.02-94 » Правила пожарной безопасности Республики Беларусь при эксплуатации технических средств противопожарной защиты».

В перечень организационных мероприятий в первую очередь входит разработка на защищаемом объекте документации, определяющей порядок эксплуатации средств АППЗ, функциональные обязанности обслуживающего и оперативного персонала, а также организацию контроля за их выполнением. В комплекс организационных мероприятий входит также разработка и ведение эксплуатационной документации на средства АППЗ.

На объекте должна быть следующая документация:

проектная документация и исполнительные чертежи на установку;

акт приемки и сдачи установки в эксплуатацию;

паспорта на оборудование и приборы;

ведомость смонтированного оборудования, узлов, приборов и средств автоматизации;

инструкция по эксплуатации установки;

перечень регламентируемых работ по техническому обслуживанию установок;

Читать еще:  Разработка структурной схемы робота пылесоса на ардуино

план- график технического обслуживания;

журнал регистрации работ по техническому обслуживанию и ремонту установок;

график дежурств оперативного ( дежурного) персонала;

журнал сдачи и приемки дежурства оперативным персоналом;

журнал учета неисправностей установки;

Приказом руководителя объекта должны быть назначены:

лицо, ответственное за эксплуатацию УПА;

обслуживающий персонал для производства технического обслуживания УПА;

оперативный (дежурный персонал)

Лицо ответственное за эксплуатацию УПА, обязано обеспечить:

поддержание УПА в рабочем состоянии- выполнение технического обслуживания ежедневно, еженедельно, ежемесячно, 1 раз в 3 месяца, 1 раз в полугодие, 1 раз в год, 1 раз в 3,5 года;

контроль за своевременным и качественным обслуживанием и проведением планово- предупредительных ремонтов;

подготовку обслуживающего и оперативного персонала и систематический контроль за разработкой, ведением оперативной документации;

информирование о случаях сработки;

своевременное представление рекламаций заводам изготовителям.

Инструкция по эксплуатации УПА для оперативного персонала

Оперативный персонал назначается приказом руководителя предприятия. Он отвечает за: постоянный контроль за АУПТ, информирование ответственного лица за эксплуатацию АППЗ обнаруженных неисправностей АУПТ, применение мер по устранению выявленных недостатков, выполнение требований правил и инструкций по эксплуатации УПА, а так же документации заводов изготовителей.

Оперативный персонал обязан знать: устройство, принцип работы и порядок приведения в действие АУПТ, требования настоящей инструкции, порядок действия при срабатывании спринклеров, местонахождение и пожарную опасность защищаемого помещения, порядок вызова МЧС, порядок ведения оперативной документации, порядок проверки работоспособности средств АППЗ.

Для обслуживания УПА допускаются лица не моложе 18 лет.

Перед заступлением на дежурство оперативный персонал прошедший специальную подготовку и успешно сдавший зачеты на допуск к самостоятельной работе. Переаттестация производится 1 раз в год квалификационной комиссией.

В помещениях пожарного поста запрещается курить, распивать спиртные напитки, находиться посторонним лицам

Оперативному персоналу запрещается оставлять (покидать) пост без разрешения дежурного по объекту.

Порядок приема дежурства.

Заступающий работник из числа дежурного персонала обязан прибыть за 15 минут до начала дежурства к лицу, ответственному за эксплуатацию средств АППЗ на инструктаж.

Сменяющийся дежурный персонал обязан: привести в порядок рабочее место: заполнить журнал приема и сдачи дежурства, провести просмотр аппаратуры совместно с заступающим дежурным.

В ходе приема дежурства работник из числа оперативного персонала обязан принять служебную и техническую документацию.

Проверить работоспособность телефонной связи с МЧС, другими службами объекта.

В случае выявления неисправностей, сделать отметку в журнале учета неисправностей, и сообщить ответственному за эксплуатацию, принять меры по устранению.

О смене дежурства и неисправностях доложить ответственному за эксплуатацию.

Действия оперативного персонала при срабатывании контрольной аппаратуры.

Во время дежурства оперативный персонал обязан следить за техническим состоянием УПА.

В случаях сработки АУПТ фиксировать это в журнале сработки.

При каждой сработки обследовать помещение совместно с инструкторами отдела ТБ и дать заключение о ложном срабатывании.

отлучаясь по служебным вопросам, оставлять за себя дежурного энергетика, указав свое местонахождение.

При возникновении пожара оперативный персонал обязан:

оповестить работников предприятия о пожаре;

проконтролировать включение АУПТ и при необходимости включить вручную.

Инструкция для обслуживающего персонала.

Обслуживающий персонал обязан:

проводить проверку чистоты и порядка станции ПТ;

проводить внешний осмотр побудительной системы;

проводить внешний осмотр УУ и контролировать давление над и под клапаном (не манометром);

контролировать доступ к УУ и кранам ручного пуска, соблюдение минимальных расстояний от оросителей до складируемых материалов;

контролировать исправность насосов станции ПТ;

проверять исправность УУ.

Перечень принятых сокращений

АППЗ- автоматические установки противопожарной защиты

АПС- автоматическая пожарная сигнализация.

АУПТ- автоматические установки пожаротушения.

ГЖ- горючие жидкости.

ГПН- государственный пожарный надзор.

ЕСКД- единая система конструкторской документации.

ПУЭ- правила устройства электроустановок потребителей.

Проектирование установок пожарной автоматики

1.Обоснование необходимости применения и вида АППЗ для заданного помещения

2. Краткий анализ пожарной опасности помещения, защищаемого АУП и СПС

3.Выбор типа установки пожаротушения

6.Компоновка основных узлов и описания работы установки АППЗ объекта

7.Описание системы автоматической пожарной сигнализации

8.Краткая инструкция по эксплуатации установок АППЗ объекта

Источники, используемые при разработке

Перечень принятых сокращений

АППЗ – автоматическая противопожарная защита

УПА – установки пожарной автоматики.

СПС – система пожарной сигнализации.

АУП – автоматическая установка пожаротушения.

ПУЭ – правила устройства электроустановок.

СНБ – строительные нормы Беларуси.

ППБ – правила пожарной безопасности.

НПБ – нормы пожарной безопасности.

ЛВЖ – легковоспламеняющаяся жидкость.

ГЖ – горючая жидкость.

Проектирование установок пожарной автоматики по-прежнему является одним из наиболее важных аспектов в обеспечении противопожарной защиты зданий и сооружений. Раннее обнаружение пожара, ограничение его распространения, исключение воздействия опасных факторов при эвакуации людей — задачи, выполняемые, в первую очередь, техническими средствами. Кроме того, установки пожарной автоматики технически взаимосвязаны с инженерными системами здания и другими техническими средствами противопожарной защиты (противодымная защита, системы оповещения людей о пожаре, вентиляция).

В тоже время, проектирование установок пожарной автоматики, является сложным процессом. От того насколько качественно он выполнен, зависит эффективность АППЗ. Поэтому, проектирование АППЗ должно предшествовать решение целого ряда вопросов, связанных с анализом пожарной опасности объекта, конструктивными, объемно-планировочными решениями и другими особенностями защищаемого объекта. Вот почему проектирование установок пожарной автоматики необходимо производить поэтапно, исходя из категории производства, класса возможного пожара, группы важности объекта, а также механизма и способа тушения.

В современных устройствах и системах УПА широко используются научные достижения автоматики и электроники, обеспечивающие их высокую надежность и эффективность. Внедрение и правильное обслуживание пожарной автоматики, и систем АППЗ в целом, приводит к эффективной защите тех помещений, где она установлена, путем обнаружения, сообщения и подавления очага горения в начальный момент пожара.

Нормы пожарной безопасности НПБ 15-2007 «Область применения автоматических систем пожарной сигнализации и установок пожаротушения» определяют область применения СПС и УП. Выполнение требований данных норм — начальная стадия проектирования установок пожарной автоматики.

1.Обоснование необходимости применения и вида АППЗ для заданного помещения

При решении вопроса необходимости установки автоматического пожаротушения и его вида используется вероятный и детерминированный метод.

Сущность детерминированного метода состоит в том, что необходимость применения УПА и ее вид предписывается для конкретных производственных, административных и других помещений или объектов соответствующими нормативными документами в зависимости от назначения помещений, характера технологического процесса, площади помещения и других факторов.

Читать еще:  Приказ об утверждение инструкции на рабочем месте

В случаях, когда нормативное обоснование необходимости отсутствует, или при необходимости распространения положения на новое производство, используется вероятностный метод на основе ГОСТ 12.1.004-91 «Пожарная безопасность. Общие требования». Данный метод базируется на сложных расчетах и используется гораздо реже, чем детерминированный.

В данном случае необходимо спроектировать УПА для цеха по производству горючих натуральных и искусственных смол, с размерами в плане 55 22 4, согласно НПБ 15-2007 [таблица 1]. Для цеха по производству горючих натуральных и искусственных смол проектируется АУП, в независимости от площади помещения [п.1.2,1.3. табл.1.[2]]. Также в данном помещении необходима проектировка СПС.

2.Краткий анализ пожарной опасности помещения, защищаемого АУП и СПС

Цех по производству горючих натуральных и искусственных смол в соответствие с НПБ 5-2005 «Категорирование помещений, зданий и наружных установок по взрывопожарной и пожарной опасности» относится к категории ”Б” или ”В” в зависимости от количества ГЖ. В соответствие с ПУЭ-86 данное помещение относиться к классу зоны П-I (п.7.4.3).

Смола сосновая − горючая, вязкая, темно-коричневая жидкость, плотность 1050-1080 , состав %(масс.): основное вещество 92.7, вода 0.5, механические примеси 0.4, летучие вещества 1.8, водорастворимые кислоты 1.2, , Твсп =166 , Твоспл =180 , Тсамовоспл =403 . Средства тушения: пена, порошок ПБС-3, (табл.4.1).

В цехе по производству горючих натуральных и искусственных смол будет наблюдаться быстрое распространение пожара по разлившимся горючим жидкостям, по воздуховодам систем вентиляции, по сгораемым конструкциям и отделочным строительным материалам. Пожары в данных помещениях характеризуются высокой температурой, а так же возможностью взрыва.

3.Выбор типа установки пожаротушения

Благодаря высокой эффективности, надёжности, простоте в управлении и долговечности, установки пожаротушения позволяют быстро и грамотно устранить любое возгорание. Качественное пожаротушение будет выполнено только тогда, когда в здании будет установлено специальное противопожарное оборудование, выполняющее все свои функции оперативно и своевременно.

Существует множество систем пожаротушения, каждая из которых имеет свои особенности. Основными факторами, которые влияют на выбор системы, являются эффективность действия на огонь, безопасность для здоровья, минимальный ущерб при тушении наносимый мебели, отделке и технике. Каждая система имеет особый вид огнетушащего вещества: порошок, газ, пена, аэрозоль и вода.

Выбор вида огнетушащего вещества. При выборе огнетушащего вещества в первую очередь следует обращать внимание на совместимость его физико-химических свойств со свойствами веществ и материалов, подлежащих тушению и эффективность тушения им.

Согласно справочника «Пожаровзрывоопасность веществ и материалов и средства тушения» под редакцией А.Н. Баратова, для тушения натуральных и искусственных смол возможно применение следующих веществ (табл.4.1.[3]):

· ;

Исходя из анализа пожарной опасности процесса хранения, микроклимата помещения, эффективности огнетушащих веществ, экономических соображений принимаю пенное тушение.

Выбор метода тушения и побудительной системы.

Выбор метода тушения и побудительной системы производится с учетом допустимого времени развития пожара, принятого огнетушащего средства, микроклимата и архитектурно-планировочных решений защищаемого помещения. Решающее влияние на выбор метода тушения и побудительной системы оказывает предельно допустимое время развития пожара в момент достижения наиболее опасных факторов пожара и их критических значений.

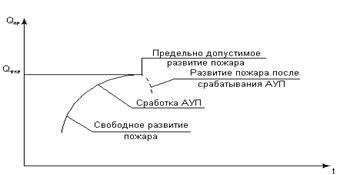

Рис.1 График развития пожара.

В данном случае предельно допустимое время развития пожара определяется тем моментом, который быстрее наступит: момент охвата пожаром всей площади помещения или моментом достижения среднеобъёмной температуры в помещении, температуры самовоспламанения, находящегося в нем материала. Определяющим фактором пожара, таким образом, будет или площадь пожара, или среднеобъёмная температура в помещении, а их критическим значением соответственно, площадь пожара и температура самовоспламенения заданного материала. Опираясь на выше изложенные физико-химические свойства натуральных и искусственных смол прихожу к выводу, что для уменьшения материального ущербы и ограничения распространения пожара наиболее целесообразно применение менее инерционных автоматических установок пожаротушения. Этим требованиям наиболее удовлетворяют дренчерные установки пожаротушения. Согласно приложения II СНБ 2.02.05-04 «Пожарная автоматика» для данного помещения рекомендуется применять тепловой, дымовой извещатель. Исходя из конкретной обстановки наиболее целесообразно использовать тепловые пожарные извещатели.

Инерционность электрической схемы установки составит, по опытным данным, 1-2 секунды, инерционность механической и гидравлической систем АУП зависит от типа установки, вида и способа подачи огнетушащего вещества и ориентировано может применяться в пределах 10-30 секунд.

Вывод: для цеха по производству горючих натуральных и искусственных смол будем проектировать дренчерную систему пенного пожаротушения. Автоматическое включение дренчерной установки будет осуществляться от тепловых пожарных извещателей.

Динамика развития пожара

Условно принимаем размеры дверей: 2×1,2 м

Принимаем, что пожар возник в центре помещения, т.к. при возникновении его по центру помещения пламя охватит его за самое короткое время. Рассчитаем, каких размеров достигнет пожар на 5 минуте:

где — линейная скорость распространения пламени, м/мин.

Так как b

м²

м²

м²

Реферат: Проектирование установок пожарной автоматики

1.Обоснование необходимости применения и вида АППЗ для заданного помещения

2. Краткий анализ пожарной опасности помещения, защищаемого АУП и СПС

3.Выбор типа установки пожаротушения

6.Компоновка основных узлов и описания работы установки АППЗ объекта

7.Описание системы автоматической пожарной сигнализации

8.Краткая инструкция по эксплуатации установок АППЗ объекта

Источники, используемые при разработке

Перечень принятых сокращений

АППЗ – автоматическая противопожарная защита

УПА – установки пожарной автоматики.

СПС – система пожарной сигнализации.

АУП – автоматическая установка пожаротушения.

ПУЭ – правила устройства электроустановок.

СНБ – строительные нормы Беларуси.

ППБ – правила пожарной безопасности.

НПБ – нормы пожарной безопасности.

ЛВЖ – легковоспламеняющаяся жидкость.

ГЖ – горючая жидкость.

Проектирование установок пожарной автоматики по-прежнему является одним из наиболее важных аспектов в обеспечении противопожарной защиты зданий и сооружений. Раннее обнаружение пожара, ограничение его распространения, исключение воздействия опасных факторов при эвакуации людей — задачи, выполняемые, в первую очередь, техническими средствами. Кроме того, установки пожарной автоматики технически взаимосвязаны с инженерными системами здания и другими техническими средствами противопожарной защиты (противодымная защита, системы оповещения людей о пожаре, вентиляция).

В тоже время, проектирование установок пожарной автоматики, является сложным процессом. От того насколько качественно он выполнен, зависит эффективность АППЗ. Поэтому, проектирование АППЗ должно предшествовать решение целого ряда вопросов, связанных с анализом пожарной опасности объекта, конструктивными, объемно-планировочными решениями и другими особенностями защищаемого объекта. Вот почему проектирование установок пожарной автоматики необходимо производить поэтапно, исходя из категории производства, класса возможного пожара, группы важности объекта, а также механизма и способа тушения.

Читать еще:  ORION интеллектуальная система управления электроприборами

В современных устройствах и системах УПА широко используются научные достижения автоматики и электроники, обеспечивающие их высокую надежность и эффективность. Внедрение и правильное обслуживание пожарной автоматики, и систем АППЗ в целом, приводит к эффективной защите тех помещений, где она установлена, путем обнаружения, сообщения и подавления очага горения в начальный момент пожара.

Нормы пожарной безопасности НПБ 15-2007 «Область применения автоматических систем пожарной сигнализации и установок пожаротушения» определяют область применения СПС и УП. Выполнение требований данных норм — начальная стадия проектирования установок пожарной автоматики.

1.Обоснование необходимости применения и вида АППЗ для заданного помещения

При решении вопроса необходимости установки автоматического пожаротушения и его вида используется вероятный и детерминированный метод.

Сущность детерминированного метода состоит в том, что необходимость применения УПА и ее вид предписывается для конкретных производственных, административных и других помещений или объектов соответствующими нормативными документами в зависимости от назначения помещений, характера технологического процесса, площади помещения и других факторов.

В случаях, когда нормативное обоснование необходимости отсутствует, или при необходимости распространения положения на новое производство, используется вероятностный метод на основе ГОСТ 12.1.004-91 «Пожарная безопасность. Общие требования». Данный метод базируется на сложных расчетах и используется гораздо реже, чем детерминированный.

В данном случае необходимо спроектировать УПА для цеха по производству горючих натуральных и искусственных смол, с размерами в плане 55224, согласно НПБ 15-2007 [таблица 1]. Для цеха по производству горючих натуральных и искусственных смол проектируется АУП, в независимости от площади помещения [п.1.2,1.3. табл.1.[2]]. Также в данном помещении необходима проектировка СПС.

2.Краткий анализ пожарной опасности помещения, защищаемого АУП и СПС

Цех по производству горючих натуральных и искусственных смол в соответствие с НПБ 5-2005 «Категорирование помещений, зданий и наружных установок по взрывопожарной и пожарной опасности» относится к категории ”Б” или ”В” в зависимости от количества ГЖ. В соответствие с ПУЭ-86 данное помещение относиться к классу зоны П-I (п.7.4.3).

Смола сосновая − горючая, вязкая, темно-коричневая жидкость, плотность 1050-1080 , состав %(масс.): основное вещество 92.7, вода 0.5, механические примеси 0.4, летучие вещества 1.8, водорастворимые кислоты 1.2, , Твсп =166, Твоспл =180, Тсамовоспл =403. Средства тушения: пена, порошок ПБС-3, (табл.4.1).

В цехе по производству горючих натуральных и искусственных смол будет наблюдаться быстрое распространение пожара по разлившимся горючим жидкостям, по воздуховодам систем вентиляции, по сгораемым конструкциям и отделочным строительным материалам. Пожары в данных помещениях характеризуются высокой температурой, а так же возможностью взрыва.

3.Выбор типа установки пожаротушения

Благодаря высокой эффективности, надёжности, простоте в управлении и долговечности, установки пожаротушения позволяют быстро и грамотно устранить любое возгорание. Качественное пожаротушение будет выполнено только тогда, когда в здании будет установлено специальное противопожарное оборудование, выполняющее все свои функции оперативно и своевременно.

Существует множество систем пожаротушения, каждая из которых имеет свои особенности. Основными факторами, которые влияют на выбор системы, являются эффективность действия на огонь, безопасность для здоровья, минимальный ущерб при тушении наносимый мебели, отделке и технике. Каждая система имеет особый вид огнетушащего вещества: порошок, газ, пена, аэрозоль и вода.

Выбор вида огнетушащего вещества. При выборе огнетушащего вещества в первую очередь следует обращать внимание на совместимость его физико-химических свойств со свойствами веществ и материалов, подлежащих тушению и эффективность тушения им.

Согласно справочника «Пожаровзрывоопасность веществ и материалов и средства тушения» под редакцией А.Н. Баратова, для тушения натуральных и искусственных смол возможно применение следующих веществ (табл.4.1.[3]):

· ;

Исходя из анализа пожарной опасности процесса хранения, микроклимата помещения, эффективности огнетушащих веществ, экономических соображений принимаю пенное тушение.

Выбор метода тушения и побудительной системы.

Выбор метода тушения и побудительной системы производится с учетом допустимого времени развития пожара, принятого огнетушащего средства, микроклимата и архитектурно-планировочных решений защищаемого помещения. Решающее влияние на выбор метода тушения и побудительной системы оказывает предельно допустимое время развития пожара в момент достижения наиболее опасных факторов пожара и их критических значений.

Рис.1 График развития пожара.

В данном случае предельно допустимое время развития пожара определяется тем моментом, который быстрее наступит: момент охвата пожаром всей площади помещения или моментом достижения среднеобъёмной температуры в помещении, температуры самовоспламанения, находящегося в нем материала. Определяющим фактором пожара, таким образом, будет или площадь пожара, или среднеобъёмная температура в помещении, а их критическим значением соответственно, площадь пожара и температура самовоспламенения заданного материала. Опираясь на выше изложенные физико-химические свойства натуральных и искусственных смол прихожу к выводу, что для уменьшения материального ущербы и ограничения распространения пожара наиболее целесообразно применение менее инерционных автоматических установок пожаротушения. Этим требованиям наиболее удовлетворяют дренчерные установки пожаротушения. Согласно приложения II СНБ 2.02.05-04 «Пожарная автоматика» для данного помещения рекомендуется применять тепловой, дымовой извещатель. Исходя из конкретной обстановки наиболее целесообразно использовать тепловые пожарные извещатели.

Инерционность электрической схемы установки составит, по опытным данным, 1-2 секунды, инерционность механической и гидравлической систем АУП зависит от типа установки, вида и способа подачи огнетушащего вещества и ориентировано может применяться в пределах 10-30 секунд.

Вывод: для цеха по производству горючих натуральных и искусственных смол будем проектировать дренчерную систему пенного пожаротушения. Автоматическое включение дренчерной установки будет осуществляться от тепловых пожарных извещателей.

Динамика развития пожара

Условно принимаем размеры дверей: 2×1,2 м

Принимаем, что пожар возник в центре помещения, т.к. при возникновении его по центру помещения пламя охватит его за самое короткое время. Рассчитаем, каких размеров достигнет пожар на 5 минуте:

где — линейная скорость распространения пламени, м/мин.

Так как b

м²

м²

м²

Ссылка на основную публикацию
Adblock
detector
