Единая система газоснабжения России

«Газпром» располагает крупнейшей в мире газотранспортной системой. Ее основная часть входит в состав Единой системы газоснабжения (ЕСГ) России. ЕСГ представляет собой уникальный технологический комплекс, включающий в себя объекты добычи, переработки, транспортировки, хранения и распределения газа в европейской части России и Западной Сибири. ЕСГ обеспечивает непрерывный цикл поставки газа от скважины до конечного потребителя.

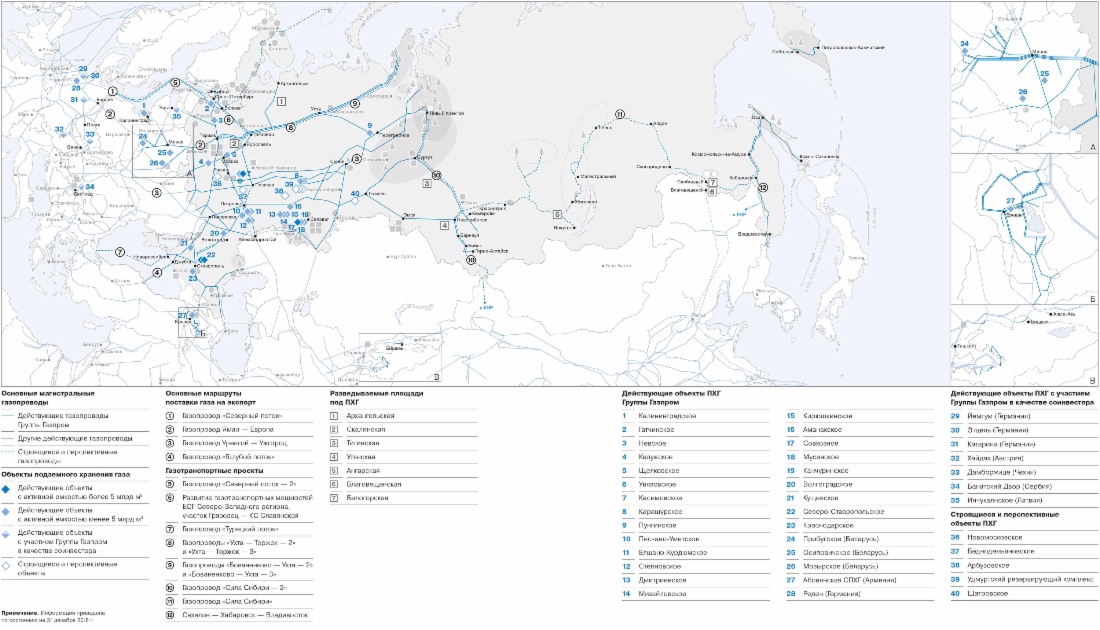

Основные активы и проекты Группы «Газпром» в транспортировке и подземном хранении газа

Благодаря централизованному управлению, большой разветвленности и наличию параллельных маршрутов транспортировки, ЕСГ обладает существенным запасом надежности и способна обеспечивать бесперебойные поставки газа даже при пиковых сезонных нагрузках.

Общая протяженность газотранспортной системы на территории России составляет 172,6 тыс. км. В транспортировке газа используются 254 компрессорные станции с общей мощностью газоперекачивающих агрегатов 47,1 тыс. МВт.

Строительство магистрального газопровода

Центральная диспетчерская «Газпрома»

Единая система газоснабжения России управляется из Центральной диспетчерской «Газпрома». Здесь осуществляется круглосуточный контроль обеспечения надежного и бесперебойного снабжения природным газом российских и зарубежных потребителей.

Центральная диспетчерская «Газпрома»

Объемы транспортировки

Поступление и распределение газа, транспортированного ГТС «Газпрома» на территории России, млрд куб. м

Доступ независимых производителей газа

«Газпром» предоставляет недискриминационный доступ к газопроводам независимым компаниям. В 2018 году услуги по транспортировке газа по газотранспортной системе «Газпрома» на территории Российской Федерации оказаны 25 компаниям. Объем транспортировки составил 136,4 млрд куб. м газа.

Данные об услугах по транспортировке газа компаний, не входящих в Группу «Газпром»

Надежность газотранспортной системы

Надежность функционирования газотранспортной системы «Газпрома» обеспечивается благодаря внедрению прогрессивных методов диагностики, своевременному проведению капитального ремонта и планово-предупредительных работ.

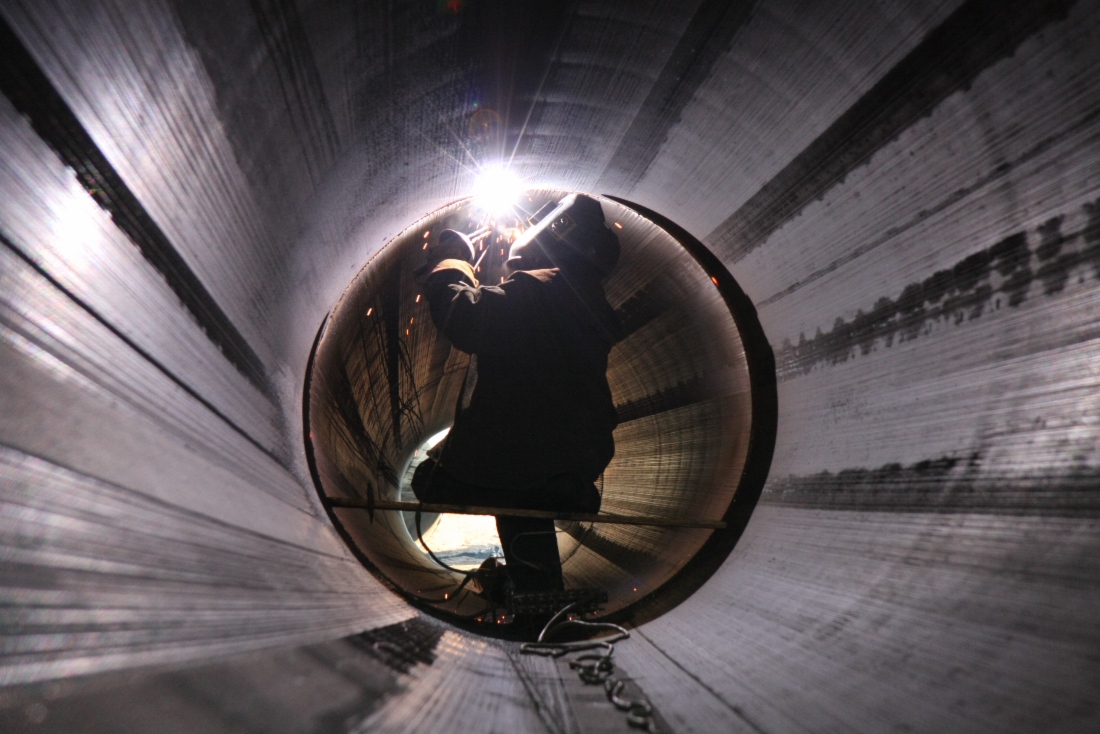

Капитальный ремонт магистрального газопровода

В компании используется современная система планирования капитальных ремонтов на основе методологии управления техническим состоянием и целостностью ГТС. После проведения анализа рисков и оценки системной значимости приоритет отдается тем объектам, ремонт которых даст максимальный эффект. Такой подход позволяет одновременно повышать уровень технической надежности производственных объектов, оптимизировать объем выполняемых работ и эффективно расходовать финансовые ресурсы.

Данные о капитальном ремонте газотранспортной системы на территории России

Развитие газотранспортной системы

Для повышения надежности поставок газа, развития газоснабжения и газификации российских регионов, выполнения экспортных обязательств «Газпром» реализует проекты строительства газотранспортных мощностей. В частности, с 2014 по 2018 год компания ввела в эксплуатацию более 4100 км магистральных газопроводов на территории России.

Сварка первого стыка газопровода «Ухта — Торжок — 2»

Газотранспортные маршруты России. Инфографика

На сегодняшний день у России существует три варианта поставок газа в Европу. Это украинская газотранспортная система, а также газопроводы «Ямал – Европа» и «Северный поток».

В случае прекращения Украиной транзита российского газа в Европу «Газпром» планирует осуществлять поставки:

через Белоруссию (газопровод «Ямал – Европа»),
по дну Балтийского моря в обход транзитных государств (газопровод «Северный поток»).

Проблема с транзитом газа в Европу через территорию Украины для «Газпрома» станет дополнительным аргументом в пользу:

скорейшего завершения строительства газопровода «Южный поток»,
расширения «Северного потока» в дальнейшем.

В 2013 году Евросоюз приобрёл в России 133 млрд кубометров газа, большая часть этого объёма (около 85 млрд кубометров) поступает через Украину, остальной газ из России транспортируется по газопроводам «Северный поток» и «Голубой поток», которые обходят украинскую территорию.

«Северный поток»

«Северный поток» — газопровод, связывающий Россию и Германию по дну Балтийского моря в обход транзитных государств: Белоруссии, Польши и других восточноевропейских и прибалтийских стран.

Строительство газопровода началось в 2010 году, в эксплуатацию он был введён в ноябре 2011 года.

По состоянию на 2011 год:

51 % акций принадлежал «Газпрому»,
по 15,5 % — немецким акционерам E.ON Ruhrgas и Wintershall Holding AG, по 9 % — компаниям N.V. Nederlandse Gasunie (Нидерланды) и GDF Suez (Франция).

Проект газопровода неоднократно вызывал возражения у Польши и прибалтийских государств.

В 2013 году транзит газа составил всего около 12 млрд кубометров при мощности первой ветки более 27 млрд. Притом что строительство второй ветки газопровода позволило увеличить мощность до 55 млрд кубометров в год. Использовать обходные ветки газопровода на полную мощность Россия сможет за счёт замещения украинского транзита, но, по прогнозам экономистов, данные объёмы не удовлетворят возросшие потребности Европы в газе.

«Ямал – Европа»

Газопровод «Ямал – Европа» протяжённостью свыше 2000 км проходит по территориям:

Газопровод соединяет газовые месторождения севера Западной Сибири с конечными потребителями в Западной Европе.

Его строительство началось в 1994 году, в 2006 году трубопровод вышел на проектную мощность в 32,96 млрд кубометров газа в год.

«Газпром» является единственным владельцем белорусского участка газопровода. Польским участком газопровода владеет EuRoPol Gaz (совместное предприятие «Газпрома» и польской PGNiG). Владельцем германского участка газопровода является WINGAS (совместное предприятие «Газпрома» и Wintershall Holding GmbH).

Транзит природного газа по белорусскому участку «Ямал – Европа» в 2013 году составил 19,5 %. Потребителям Беларуси поставлено 20,3 млрд кубометров газа.

В апреле 2013 года президент России дал поручение руководству «Газпрома» изучить возможность реализации проекта «Ямал – Европа-2», подразумевающего строительство газопровода от границы Белоруссии по территории Польши до Словакии.

«Голубой поток»

«Голубой поток» — газопровод между Россией и Турцией, проложенный по дну Чёрного моря. Предназначен для поставок российского природного газа в Турцию.

Общая протяжённость газопровода — 1213 км.

Сооружение морского участка «Голубого потока» длиной 396 км началось в сентябре 2001 года и полностью завершилось в мае 2002 года.

Сухопутный участок проложен от города Изобильный Ставропольского края до села Архипо-Осиповка Краснодарского края на побережье Чёрного моря длиной 373 км.

Морской участок от Архипо-Осиповки до терминала «Дурусу», расположенного в 60 км от города Самсун (Турция), длиной 396 км.

Сухопутный участок на турецкой стороне от города Самсун до города Анкара длиной 444 км.

Проектная мощность газопровода составляет 16 млрд кубометров газа в год. По состоянию на 11 марта 2014 года, общий объём поставок по «Голубому потоку» (с февраля 2003 года) составил 100 млрд кубометров газа.

«Южный поток»

Запуск газопровода «Южный поток» намечен на 2015 год.

Морской участок газопровода пройдёт по дну Чёрного моря в экономических зонах:

Общая протяжённость черноморского участка составит 930 км.

Проектная мощность — 63 млрд куб. м.

Сухопутный участок газопровода пройдёт по территориям Болгарии, Сербии, Венгрии и Словении. Конечная точка газопровода — газоизмерительная станция Тарвизио в Италии. От основного маршрута будут построены отводы в Хорватию и Республику Сербскую (государственное образование на территории Боснии и Герцеговины).

В реализации проекта участвуют:

– в Болгарии — South Stream Bulgaria AD (по 50 % у «Газпрома» и «Болгарского энергетического холдинга» ЕАД);

– в Сербии — South Stream Serbia AG (доля «Газпрома» — 51 %, ГП «Сербиягаз» — 49 %);

– в Венгрии — South Stream Hungary Zrt. (по 50 % у «Газпрома» и MFB (в 2012 году партнёром стала компания MVM Zrt.));

– в Словении — South Stream Slovenia LLC (по 50 % у «Газпрома» и Plinovodi d.o.o.);

– в Австрии — South Stream Austria Gmbh (по 50 % у «Газпрома» и OMV);

– в Греции — South Stream Greece S.A. (по 50 % у «Газпрома» и DESFA).

После завершения строительства газопровода совокупные поставки газопроводов «Северный поток» и «Южный поток» могут составить около 120 млрд куб. м газа в год.

Поставки газа для Украины

«Газпром» и «Нафтогаз» в декабре 2013 года после переговоров глав двух государств подписали дополнение к контракту, которое даёт возможность российскому холдингу поставлять газ на Украину по $268,5 за тысячу кубов — со скидкой примерно на треть к контрактной цене.

Читать еще: Стоит ли рассматривать пчеловодство как выгодный бизнес

Скидка начала действовать с 1 января 2014 года, однако это дополнение к контракту должно продлеваться сторонами ежеквартально. В начале марта «Газпром» заявил, что с апреля 2014 года отменит скидку из-за долгов Украины за газ.

Цена российского газа для Украины с 1 апреля может вырасти примерно до $500 за тысячу кубометров.

ГТС Украины

Украинская ГТС представляет собой сеть газопроводов и отводов, которые обеспечивают надёжность газоснабжения в случае аварий на отдельных трубопроводах. Природный газ поступает на Украину по 22 магистральным газопроводам («Союз», «Прогресс», «Уренгой – Помары – Ужгород» и др.), а выходит за пределы Украины — по 15.

Это вторая в Европе и одна из крупнейших в мире газотранспортных систем.

Общая протяжённость газопроводов Украины составляет 283,2 тыс. км.

Пропускная способность

на границе РФ с Украиной — 288 млрд куб. м в год;
на границе Украины с Польшей, Румынией, Белоруссией, Молдавией — 178,5 млрд куб. м в год;
со странами ЕС — 142,5 млрд куб. м в год.

Также вам может быть интересно

Топ 5 читаемых

2020 АО «Аргументы и Факты» Генеральный директор Руслан Новиков. Главный редактор еженедельника «Аргументы и Факты» Игорь Черняк. Директор по развитию цифрового направления и новым медиа АиФ.ru Денис Халаимов. Шеф-редактор сайта АиФ.ru Владимир Шушкин.

СМИ «aif.ru» зарегистрировано в Федеральной службе по надзору в сфере связи, информационных технологий и массовых коммуникаций (РОСКОМНАДЗОР), регистрационный номер Эл № ФС 77-78200 от 06 апреля 2020 г. Учредитель: АО «Аргументы и факты». Интернет-сайт «aif.ru» функционирует при финансовой поддержке Федерального агентства по печати и массовым коммуникациям.

Шеф-редактор сайта: Шушкин В.С. e-mail: [email protected], тел. 8 495 783 83 57. 16+

Правила комментирования

Эти несложные правила помогут Вам получать удовольствие от общения на нашем сайте!

Для того, чтобы посещение нашего сайта и впредь оставалось для Вас приятным, просим неукоснительно соблюдать правила для комментариев:

Сообщение не должно содержать более 2500 знаков (с пробелами)

Языком общения на сайте АиФ является русский язык. В обсуждении Вы можете использовать другие языки, только если уверены, что читатели смогут Вас правильно понять.

В комментариях запрещаются выражения, содержащие ненормативную лексику, унижающие человеческое достоинство, разжигающие межнациональную рознь.

Запрещаются спам, а также реклама любых товаров и услуг, иных ресурсов, СМИ или событий, не относящихся к контексту обсуждения статьи.

Не приветствуются сообщения, не относящиеся к содержанию статьи или к контексту обсуждения.

Давайте будем уважать друг друга и сайт, на который Вы и другие читатели приходят пообщаться и высказать свои мысли. Администрация сайта оставляет за собой право удалять комментарии или часть комментариев, если они не соответствуют данным требованиям.

Редакция оставляет за собой право публикации отдельных комментариев в бумажной версии издания или в виде отдельной статьи на сайте www.aif.ru.

Если у Вас есть вопрос или предложение, отправьте сообщение для администрации сайта.

Крупнейшие магистральные газопроводы

Еще в 2-3 веке до н.э. известны случаи использования природного газа в народном хозяйстве. Так, например, в древнем Китае газ использовался для освещения и получения тепла. Подача газа от месторождений до потребителей осуществлялась по бамбуковым трубам за счёт давления источника газа, т.е. «самотёком». Стыки труб конопатились паклей. Газопроводы в современном понимании этого слова стали широко появляться в начале 19 века и использовались для нужд освещения и отопления, а также для технологических нужд на производстве. В 1859 году в американском штате Пенсильвания был построен газопровод диаметром 5 см и длиной порядка 9 км, соединяющий месторождение и ближайший к нему город Тайтесвиль.

За полтора столетия потребность в использовании газа выросла в сотни раз, а вместе с ней увеличился диаметр и протяженность газопроводов.

Сегодня магистральные газопроводы – это трубопроводы, предназначенные для транспортирования природного газа из районов добычи к пунктам потребления. Через определённые интервалы на магистрали установлены газокомпрессорные станции, поддерживающие давление в трубопроводе. В конечном пункте магистрального газопровода расположены газораспределительные станции, на которых давление понижается до уровня, необходимого для снабжения потребителей.

В настоящее время с точки зрения эффективности максимальным диаметром газопровода считается 1420 мм.

Россия

На сегодняшний день Россия занимает первое место в мире по разведанным запасам газа (25% общемировых запасов), а российская газотранспортная система является крупнейшей в мире. Средняя дальность транспортировки газа на сегодняшний день составляет около 2,6 тыс. км при поставках для внутреннего потребления и примерно 3,3 тыс. км при поставках на экспорт. Протяженность магистральных газопроводов на территории России составляет 168,3 тыс. км. Такой длины вполне хватит, чтобы обогнуть Землю четыре раза.

Основная часть Единой системы газоснабжения России создана в 50-80-х годах 20 века и помимо системы газопроводов включает в себя 268 линейных компрессорных станций общей мощностью 42 тыс. МВт, 6 комплексов по переработке газа и газового конденсата, 25 подземных хранилищ.

Сегодня собственником российского сегмента ЕСГ является ОАО «Газпром».

15 сентября 1943 года был введен в эксплуатацию газопровод диаметром 300 мм Бугуруслан — Похвистнево — Куйбышев протяженностью 165 км и мощностью 220 млн кубометров в год. В этот день первый газ поступил на Безымянскую ТЭЦ и промышленные предприятия Куйбышева. Именно с этого газопровода начинается история развития газотранспортной системы нашей страны.

Сегодня крупнейшими магистральными газопроводами России являются:

Газопровод «Уренгой — Помары — Ужгород» — магистральный экспортный газопровод, построенный СССР в 1983 году для поставки природного газа с месторождений севера Западной Сибири потребителям в странах Центральной и Западной Европы. Пропускная способность — 32 млрд м³ природного газа в год (проектная). Фактическая пропускная способность — 28 млрд м³ в год. Диаметр трубопровода — 1420 мм. Общая длина газопровода – 4451 км. Проект экспортного трубопровода был предложен в 1978 году от месторождений Ямбурга, но позже был изменён на трубопровод от Уренгойского месторождения, которое уже эксплуатировалось.

Газопровод «Союз» — экспортный магистральный газопровод. Диаметр газопровода — 1420 мм, проектное давление — 7,5 МПа (75 атмосфер), пропускная способность — 26 млрд м³ газа в год. Основной источник газа для магистрали — Оренбургское газоконденсатное месторождение. Газопровод «Союз» принят в экплуатацию 11 ноября 1980 года. Газопровод «Союз» проходит через территорию России, Казахстана и Украины по маршруту: Оренбург — Уральск — Александров Гай — ГИС «Сохрановка» (граница России и Украины) — Кременчуг — Долина — Ужгород. Общая протяжённость газопровода — 2750 км, в том числе 300 км по территории Казахстана и 1568 км по территории Украины.

Газопровод «Ямал — Европа» — транснациональный магистральный экспортный газопровод, введённый в действие в 1999 году. Соединяет газовые месторождения севера Западной Сибири с потребителями в Европе. Газопровод стал дополнительным экспортным коридором, повысившим гибкость и надёжность поставок российского газа в Западную Европу (через газотранспортные системы YAGAL-Nord и STEGAL — MIDAL — ПХГ «Реден»).

Берет свое начало в газотранспортном узле в г. Торжок (Тверская область). Проходит по территории России (402 км), Белоруссии (575 км), Польши (683 км) и Германии. Конечная западная точка магистрального газопровода «Ямал-Европа» — компрессорная станция «Мальнов» (в районе г. Франкфурт-на-Одере) вблизи немецко-польской границы. Общая протяжённость газопровода превышает 2000 км, диаметр — 1420 мм. Проектная мощность — 32,9 млрд м³ газа в год. Количество компрессорных станций на газопроводе — 14 (3 — в России, 5 — в Белоруссии, 5 — в Польше и одна — в Германии).

Читать еще: Основные характеристики проводящих тканей

«Северный поток» — магистральный газопровод между Россией и Германией, проходящий по дну Балтийского моря. Газопровод «Северный поток» — самый длинный подводный маршрут экспорта газа в мире, его протяжённость — 1224 км. Владелец и оператор — компания Nord Stream AG. Диаметр трубы (внешний) — 1220 мм. Рабочее давление — 22 МПа.

В проекте участвуют Россия, Германия, Нидерланды и Франция; против его реализации выступали страны-транзитёры российского газа и страны Прибалтики. Цели проекта — увеличение поставок газа на европейский рынок и снижение зависимости от транзитных стран.

Прокладка трубопровода начата в апреле 2010 года. В сентябре 2011 года начато заполнение технологическим газом первой из двух ниток.

8 ноября 2011 года начались поставки газа по первой нитке газопровода. 18 апреля 2012 года была закончена вторая нитка. 8 октября 2012 года начались поставки газа по двум ниткам газопровода в коммерческом режиме.

Европа

Один из самых длинных в мире подводных газопроводов проложен между Норвегией и Великобританией по дну Северного моря. Магистральный газопровод «Лангелед» соединяет норвежское газовое месторождение Ормен Ланге с британским терминалом Исингтоном. Его протяженность составляет 1200 км. Строительство началось в 2004 году, официальное открытие прошло в октябре 2007 года в Лондоне.

Ближний Восток

Газопровод «Иран – Турция», протяженностью 2577 км проложен из Табриза через Эрзурум в Анкару. Изначально газопровод «Тебриз — Анкара» с пропускной способностью 14 млрд. м³ газа в год должен был стать частью трубопровода «Парс», что позволило бы соединить европейских потребителей с крупным иранским газоносным месторождением «Южный Парс». Однако из-за санкций Иран не смог приступить к реализации данного проекта.

Азия

Китайский газопровод «Запад – Восток», протяженностью 8704 км, соединяет базовые северо-западные ресурсы Таримского бассейна — месторождение Чанцин, запасы которого оцениваются в 750 миллиардов кубометров газа — с экономически развитым восточным побережьем Поднебесной. Газопровод включает в себя одну магистральную линию и 8 региональных ответвлений. Проектная мощность трубопровода — 30 млрд. м³ природного газа в год. Тысячи километров труб протянулись через 15 регионов провинциального уровня и проходят через различные природные зоны: плато, горы, пустыни и реки. Трубопровод «Запад-Восток» считается самым масштабным и наиболее сложным проектом в газовой отрасли, когда-либо реализованным в Китае. Цель проекта – развитие западных регионов Китая.

Газопровод «Средняя Азия – Центр», протяженностью 5000 км соединяет газовые месторождения Туркмении, Казахстана и Узбекистана с промышленно развитыми районами центральной России, стран СНГ и дальнего зарубежья. Первая очередь трубопровода была пущена в эксплуатацию еще в 1967 году. Впервые в истории мировой газовой промышленности были использованы трубы диаметром 1200–1400 мм. При строительстве были осуществлены подводные переходы магистрального газопровода через крупнейшие реки региона: Аму-Дарья, Волга, Урал, Ока. К 1985 году газопровод «Средняя Азия – Центр» превратился в многониточную систему магистральных газопроводов и газопроводов-отводов с ежегодной пропускной способностью 80 млрд. м³.

Газопровод «Туркмения — Китай» проходит по территории четырех стран (Туркмения, Узбекистан, Казахстан и Китай) и имеет протяженность 1833 км. Строительство трубопровода началось в 2007 году. Официальная церемония открытия газопровода состоялась 14 декабря 2009 года на месторождении Самандепе (Туркмения). Диаметр труб – 1067 мм. Проектная мощность газопровода — 40 млрд. м³ природного газа в год.

Северная Америка

Первый и самый длинный на сегодняшний день американский магистральный газопровод «Теннесси», построен в 1944 г. Его длина составляет 3300 км, и он включает в себя пять ниток диаметром от 510 до 760 мм. Маршрут проходит от Мексиканского залива через штаты Арканзас, Кентукки, Теннеси, Огайо и Пенсильванию до Западной Вирджинии, Нью Джерси, Нью-Йорка и Новой Англии.

Американский газопровод высокого давления «Rockies Express», протяженностью 2702 км, проложил свой маршрут от Скалистых гор (штат Колорадо) до Огайо. Последняя нитка газопровода была запущена 12 ноября 2009 г. Диаметр 910 – 1070 мм и состоит из трех ниток, которые идут по территории восьми штатов. Пропускная способность магистрали — 37 млрд. м³ газа в год.

Южная Америка

Газопровод «Боливия-Бразилия» является самым длинным трубопроводом природного газа в Южной Америке. 3150-километровый трубопровод соединяет газовые месторождения Боливии с юго-восточными регионами Бразилии. Строился в два этапа, первая ветка длиной 1418 км начала работу в 1999 г., вторая ветка длиной 1165 км начала работу в 2000 г. Диаметр газопровода 410 – 810 мм. Пропускная способность магистрали — 11 млрд. м³ газа в год.

Африка

Магистральный газопровод «ТрансМед», протяженностью 2475 км, проложил свой маршрут из Алжира через Тунис и Сицилию в Италию, далее расширение трубопровода осуществляет поставки алжирского газа в Словению. Диаметр наземной части 1070-1220 мм. Текущая мощность трубопровода составляет 30.2 миллиарда кубических метров природного газа в год. Первая очередь газопровода была построена в 1978-1983 годах, вторая очередь введена в эксплуатацию в 1994 году. Газопровод включает в себя следующие участки: алжирский (550 км), тунисский (370 км), подводный переход от африканского побережья на остров Сицилия (96 км), сухопутный сицилийский участок (340 км), подводный переход от острова Сицилия до материковой Италии (15 км), сухопутный участок по территории Италии с отделением в Словению (1055 км).

Магистральный газопровод «Магриб-Европа» связывает гигантское газоконденсатное месторождение Хасси-Рмель в Алжире — через территорию Марокко — с ГТС Испании и Португалии. От испанского города Кордова, область Андалусия газопровод через область Эстремадура идет в Португалию. Основные поставки природного газа по газопроводу поступают в Испанию и Португалию, значительно меньшие — в Марокко. Строительство началось 11 октября 1994 года. 9 декабря 1996 года начал свою работу испанский участок. Португальский участок был открыт 27 февраля 1997 года. Общая длина газопровода составляет 1620 километров и состоит из следующих участков: алжирский (515 км), марокканский (522 км), и андалузский (269 км) участки диаметром 1220 мм, подводный участок (45 км) диаметром 560 мм, а также португальский участок (269 км), проходящий через испанскую автономную область Эстремадура (270 км) диаметром 28 и 32 дюйма.

Австралия

Магистральный газопровод «Дампьер-Банбери», введеный в эксплуатацию в 1984 году, является самым длинным трубопроводом природного газа в Австралии. Протяженность газопровода, диаметр которого 660 мм, составляет 1530 км. Берет свое начало на полуострове Берруп и поставляет газ потребителям юго-западной части Австралии.
