Учет тепла с помощью квартирных распределителей

Учет тепла с помощью квартирных распределителей.

Распределители тепла у нас пока мало распространены, хотя в Европе они применяются в промышленных масштабах, начиная с 70-х годов, и количество установленных приборов распределителей тепла исчисляется десятками миллионов. У нас эти приборы пока не производятся, хотя опыт их применения уже есть.

Принцип работы распределителей.

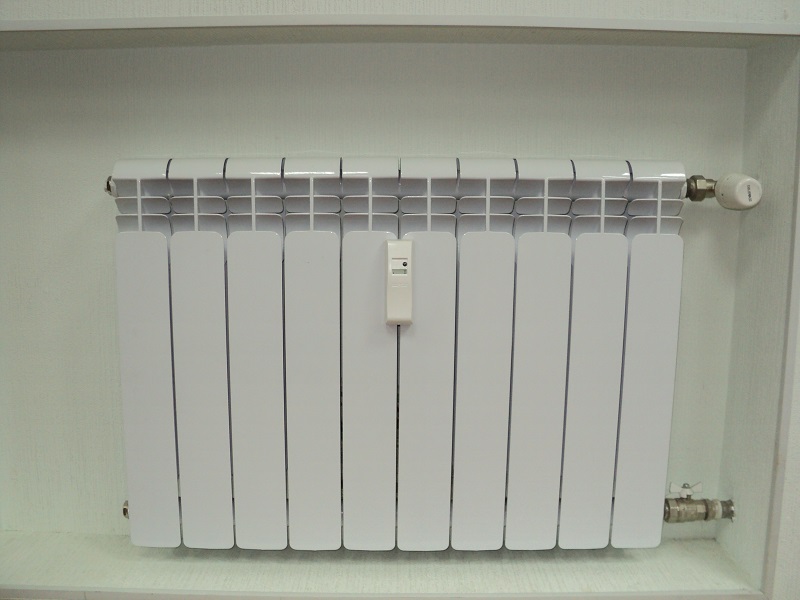

На фото термостатический регулятор и радиаторный распределитель тепла, установленные в квартире. Распределитель каждые 3-4 минуты измеряет температуру поверхности радиатора в одной определенной точке и производит запись в энергонезависимую память разности температур поверхности радиатора и воздуха в комнате. В результате показания данных приборов учета тепла соответствуют количеству тепла, отданному радиатором за прошедший период, измеренному в условных единицах. Именно условных, показания распределителя тепла при перерасчете умножают на радиаторный коэффициент, соответствующий данному типу и размеру отопительного прибора.

При одинаковой температуре на поверхности большого и маленького радиатора и при одной и той же температуре в комнате показания распределителей будут одинаковыми, но ведь большой отопительный прибор отдаст больше тепла? Чтобы учесть эту ситуацию и служит радиаторный коэффициент. Каждая фирма-производитель имеет таблицы радиаторных коэффициентов для своих приборов на все типы выпускаемых радиаторов. Таблицы радиаторных коэффициентов включают в компьютерные программы для перерасчета оплат, и коэффициенты автоматически учитываются при расчете.

Но как быть здесь с нашими самодельными радиаторами или сборками из батарей, когда жильцы самостоятельно добавляют секции к существующему радиатору, при этом часть их практически не греет. Вывод один, от самоделок придется избавляться.

Стоимость распределителя тепла и расчет за тепло.

Стоимость распределителя тепла примерно в 10 раз меньше стоимости квартирного счетчика тепла. Распределители без труда устанавливаются на любые типы отопительных приборов. Это главное достоинство. Благодаря этому стоимость комплекта приборов на квартиру является приемлемой даже при наличии в квартире нескольких стояков.

Распределители тепла подходят для любых систем отопления.

Расчет оплаты за отопление по показаниям распределителей тепла – это распределение общей суммы, оплаченной поставщику тепла, между отдельными квартирами пропорционально показаниям радиаторных распределителей. При этом жильцы квартир ежемесячно, в течение года, вносят платежи по фиксированным предварительно рассчитанным и утвержденным ставкам, а расчет с поставщиком тепловой энергии производится по показаниям общего домового счетчика тепла.

Один или два раза в год производится снятие показаний в квартирах, и производится распределение общей суммы по полученным показаниям. Для каждого жильца выводится баланс между суммой его платежей по предварительным ставкам и его расчетной оплатой. Полученная сумма идет в зачет оплат за отопление на следующий год.

Таким образом, при наличии любого типа приборов индивидуального учета тепла, оплаты за отопление ставятся в зависимость от фактического потребления тепла в квартирах.

Напоследок сравним затраты на установку радиаторных терморегуляторов и распределителей тепла.

Оборудование и затраты, Цена за штуку (по курсу 1 $ — 60 рублей)

  • Датчик-распределитель для индивидуального учета INDIV-3 с визуальным считыванием показаний с ЖК–дисплея
  • Датчик-распределитель для индивидуального учета INDIV-3R с дистанционной беспроводной передачей данных (радио)
  • Установка терморегулятора и датчика-измерителя
  • Ежегодные услуги по поквартирному расчету

В таблице затраты на установку радиаторных терморегуляторов и распределителей тепла

Межповерочный интервал распределителей тепла – 10 лет. Квартирных теплосчетчиков – 5 лет.

Срок окупаемости установки распределителей тепла и радиаторных терморегуляторов для двухкомнатной квартиры 1 год, при сроке службы терморегулятора 30 лет, а распределителя тепла 10 лет. Для экономных жильцов этот срок будет еще меньше.

Запомните основные правила организации поквартирного учета при помощи распределителей тепла:

  • на отопительных приборах в обязательном порядке должны быть установлены термостатические регуляторы.
  • терморегуляторами и распределителями тепла в здании должно быть оборудовано не менее 75 % отапливаемых помещений.
  • фактические затраты тепловой энергии на отопление жилого дома должно производиться общедомовым счетчиком тепла.
  • в жилищной организации должны быть организованы перерасчеты оплат для жильцов по показаниям общедомовых и квартирных приборов учета.

Парамонов Ю.О. ООО предприятие «Энергостром» 2017 год.

Учет тепла с помощью квартирных распределителей

Поквартирный учет тепла — это просто!

Отопление жилья требует значительных расходов топливно-энергетических ресурсов. Уменьшение количества потребляемой тепловой энергии в домах и квартирах — очень важный вопрос для всех нас, так как сегодня Беларусь импортирует 90% необходимого количества энергоносителей.

В этих условиях современные системы отопления должны работать на высоком качественном уровне, т.е. количество теплоты, подаваемое в каждое помещение для поддержания комфортного температурного режима должно определяться текущей потребностью в соответствии с пожеланиями потребителя. Эти требования могут обеспечить только автоматизированные системы отопления, оснащенные приборами учета теплопотребления.

Индивидуальные учет и регулирование позволяют:

  • поддерживать комфортную температуру в каждом помещении в соответствии с пожеланиями жильца;
  • сэкономить от 15 до 50% тепла и денежных средств за счет максимального использования для отопления бесплатных источников: солнечной энергии, бытовых приборов, освещения, а также путем снижения температуры воздуха в ночное время и в периоды, когда в отдельных помещениях нет людей.
Читать еще:  Можно ли красить двп водостойкой фасадной краской

Пример шкалы радиаторного термостата

Что такое термостат и как его эффективно использовать?

Автоматический терморегулятор (термостат) состоит из двух частей: регулирующего клапана и термоэлемента (подробнее). Термоэлемент реагирует на изменение температуры в помещении и, в зависимости от настройки, уменьшает или увеличивает подачу теплоносителя в радиатор через регулирующий клапан. Настройки отражены на шкале вращающейся ручки термоэлемента от минимальной до максимальной по направлению вращения против часовой стрелки.

Для экономичного использования тепла, подаваемого в Ваши квартиры необходимо:

  • устанавливать на шкале термоэлемента желаемую температуру в помещении, не перетапливая помещения (например, при повышении температуры на 1 °С расходы на тепловую энергию увеличиваются примерно на 6%);
  • в ночное время или в периоды, когда помещения не используются, снижать температуру до минимально необходимой;
  • не закрывать отопительные приборы сохнущим бельем, мебелью и шторами, так как эти предметы могут поглощать до 20% тепла;
  • утеплить окна, двери, разместить за отопительными приборами отражающие экраны;
  • проветривать помещения ненадолго широко раскрыв окно, устанавливая на это время термостат на более низкую температуру (помните, что приоткрытая в течение длительного периода форточка, заставляет термостат открываться и подавать в радиатор тепло, обеспечивая Вас не только свежим воздухом, но и большим счетом за отопление).

Что же необходимо сделать, чтобы, сэкономив тепло в своей отдельно взятой квартире, заплатить только за «свое» отопление. Для этой цели уже более 50 лет назад в странах Европы разработаны и применяются приборы поквартирного учета тепла — распределители тепла.

В Республике Беларусь расчетно-сервисной организацией, осуществляющей обслуживание этих приборов, является компания «Иста Митеринг Сервис».

Что такое распределители тепла и как они работают?

  • приборы бывают двух типов: испарительного и электронного;
  • приборы крепятся на поверхности радиаторов при помощи специальных креплений и пломбируются от несанкционированного вмешательства,
  • для каждой квартиры создается монтажная карта с описанием расположения, типов и количества радиаторов и номерами распределителей тепла,
  • распределители испарительного типа называются «Экземпер» и содержат ампулу со специальной жидкостью. Чем больше жидкости испарилось за отопительный сезон, тем больше тепла было использовано. Жидкость в ампулах не токсична, но имеет специальный запах для предотвращения использования ее в питьевых целях. По окончании отопительного сезона после считывания показаний вскрывается пломба, ампула заменяется на «новую» и прибор снова пломбируется.
  • распределители электронного типа «Допримо» — более современные приборы, оснащенные двумя датчиками температуры, которые, фиксируя температуру поверхности радиатора и помещения, определяют тепловой поток и, суммируя его значения во времени, отображают информацию на дисплее. Величина отображаемого значения является безразмерной и отражает долю расхода тепла данным отопительным прибором относительно общего расхода жилого дома.

Для проведения расчета за отопление на основе распределителей тепла и обслуживания приборов необходимо заключить договор с расчетным центром. В вашем случае — это предприятие «Иста Митеринг Сервис«. В договоре определяются условия и сроки считывания показаний распределителей и выполнения расчета по ним, порядок подачи сведений для расчета и порядок оплаты за выполненную работу. Обычно считывание показаний распределителей тепла производится по окончании отопительного сезона. Для этого уполномоченное лицо оповещает всех жильцов о времени считывания показаний. Ваша задача — обеспечить своевременный доступ к приборам.

На основании считанных показаний, технических данных и информации о произведенных предоплатах за отопительный сезон производится расчет фактического теплопотребления каждой квартирой. В проведении расчета участвуют коэффициенты, отражающие технические характеристики отопительных приборов, корректирующие коэффициенты «невыгодно» расположенных угловых, нижних и верхних квартир и расходы на отопление мест общего пользования. Результатом выполнения расчета является сводный баланс для дома и полный комплект детализаций расчета для каждой квартиры. Теперь те потребители, которые добросовестно выполняли наши советы по экономии тепла смогут получить частичную компенсацию за осуществленную предоплату неиспользованной энергии, а их соседям, нерационально расходующим тепло, наоборот, придется доплатить за излишние калории. Однако при этом в целом по зданию происходит снижение потребления тепла и, следовательно, расходов на его отопление!

Помните: только поквартирный учет тепла при одновременном использовании современных терморегуляторов и проведении расчетов за фактическое потребление отдельной квартирой может обеспечить до 50% экономии тепловой энергии и, соответственно, Ваших затрат на отопление. В условиях повышения цен на тепловую энергию подобный материальный стимул для каждого жителя может стать единственным инструментом сокращения потребления тепловой энергии в масштабе отдельного здания и всего государства.

Ответы на наиболее популярные вопросы по индивидуальному учету тепла находятся здесь. Либо Вы можете обратиться к нам лично. Наш 20-летний опыт работы в Беларуси в данной области поможет Вам разобраться в этом простом, но новом вопросе.

Читать еще:  К чему снится незнакомая квартира дом

Установка вычислителей тепловой энергии и распределителей тепла TECHEM

Распределители затрат на отопление и вычислители тепловой энергии TECHEM от 660 рублей (с радиомодулем)

Пора ставить квартирные приборы учета тепла и экономить свои деньги

РАЗРАБОТАНЫ ФОРМУЛЫ ДЛЯ РАСЧЁТОВ ПО ВЫЧИСЛИТЕЛЯМ ТЕПЛОВОЙ ЭНЕРГИИ TECHEM radio 4 ПРИ НЕ 100%-й ИХ УСТАНОВКЕ — ЖМИТЕ СЮДА

Опыт использования вычислителей тепловой энергии TECHEM data III/radio 4 нашими клиентами показал, что экономия может достигать 70%. Концерн TECHEM предлагает два вида устройств: первый – распределители тепловой энергии TECHEM Vario 4, которые, как и подавляющее большинство приборов конкурирующих марок выдают показания в условных единицах. При использовании данных распределителей жилец, в соответствии с п.53 постановления Правительства РФ №354 имеет право на перерасчёт услуги по отоплению один раз в год, при условии, что такими приборами оборудованы 50 или более % помещений многоквартирного дома. Распределители этой модели интересны, в основном, для застройщиков, информация о них здесь.

Вторая модель: вычислители тепловой энергии Techem radio 4 — являются наиболее современной разработкой в данной отрасли. Главное отличие заключается в том, что показания вычислителей тепловой энергии Techem radio 4 — это киловаттчасы, которые очень просто перевести в гигакалории (для этого надо умножить показания вычислителя Techem radio 4 на 0.00086). Таким образом, можно получить объективную картину теплопотребления уже от одной квартиры. Вычислители тепловой энергии Techem radio 4 это, по сути, теплосчётчики на радиаторы, которые позволяют Вам постоянно контролировать теплопотребление в квартире.

Жильцы многоквартирного дома могут на общем собрании принять решение о расчёте за тепловую энергию по показаниям вычислителей тепловой энергии TECHEM radio 4 при не 100%-й их установке. Формулы для расчёта смотри выше — они просты и понятны. Более того, эти формулы справедливо распределяют затраты на тепловую энергию между теми, кто поставит себе наши приборы учета и теми, кто этого не сделает. В соответствии со ст. 155 ч.5 Жилищного кодекса РФ члены товарищества собственников жилья либо жилищного кооператива или иного специализированного потребительского кооператива вносят обязательные платежи и (или) взносы, связанные с оплатой расходов на содержание и текущий ремонт общего имущества в многоквартирном доме, а также с оплатой коммунальных услуг, в порядке, установленном органами управления товарищества собственников жилья либо органами управления жилищного кооператива или органами управления иного специализированного потребительского кооператива, в том числе уплачивают взносы на капитальный ремонт в соответствии со статьей 171 настоящего Кодекса. А высшим органом управления ТСЖ является общее собрание его членов. Таким образом, можно начать экономить затраты на отопление не дожидаясь пока будут приняты действительно справедливые правила по оплате за отопление вместо действующей сейчас системы, при которой теплосчётчики можно использовать только при 100%-й их установке во всех квартирах жилого дома. Понятно, кому выгодно такое положение вещей, так как Госстрой РФ ещё в 2004 году, в ходе эксперимента проведенного в 6 городах России установил, что при применении квартирных приборов учета тепловой энергии платежи в среднем сокращаюся на 30%. Убедиться в этом можно ознакомившись с введением к МДК 4-07.2004 «Методика распределения общедомового потребления тепловой энергии на отопление между индивидуальными потребителями на основе показаний квартирных приборов учета теплоты». Естественно, что тепловые монополии делают всё, чтобы такая система сохранялась как можно дольше — сокращение платежей на 30% им явно не понравится.

Организация «Водоконтроль» является официальным представителем немецкой компании «Techem» в Санкт-Петербурге, Ленинградской, Архангельской, Мурманской, Псковской, Новгородской, Вологодской областях, республике Карелия и Ненецком автономном округе, что даёт нам возможность предоставлять нашим клиентам самые низкие цены на все энергосберегающие продукты Techem, среди которых и вычислители тепловой энергии. Вычислитель тепловой энергии — это компактное устройство, которое монтируется на каждый радиатор и на ЖК-экране показывают количество выделенной нагревательным прибором энергии, которая измеряется в кВт*ч. (киловаттчасах).

Межпроверочный интервал вычислителя тепловой энергии TECHEM radio 4 — 12 лет.

Монтаж распределителей тепла прост и занимает мало времени. Распределители тепла позволят Вам оценить реальное теплопотребление в Вашей квартире или нежилом помещении. Установка распределителей тепла — это реальный способ значительно сэкономить на оплате коммунальной услуги по отоплению, чтобы, как говорится, не платить за себя и за того парня.

Монтаж вычислителей и распределителей тепла прост и занимает мало времени. Вычислители тепловой энергии позволят Вам оценить реальное теплопотребление в Вашей квартире или нежилом помещении.

Все вычислители и распределители TECHEM оборудованы модулем дистанционной передачи данных.

Базовая стоимость прибора, включая его монтаж и программирование, составляет 3000 рублей. Скидки предоставляются в зависимости от количества вычислителей. Если Вы проживаете не в Санкт-Петербурге, то можете приобрести вычислители тепловой энергии Techem radio 4 в нашем интернет-магазине, для покупки вам необходимо прислать нам фото Ваших радиаторов или их технические паспорта, так как каждый вычислитель тепловой энергии Techem radio 4 программируется под конкретный радиатор. Мы вышлем Вам почтой или транспортной кампанией приборы и инструкцию по монтажу, а также акт программирования устройств. Необходимое условие для монтажа вычислителей и распределителей – наличие отсекающих кранов – то есть должна быть возможность для прекращения подачи теплоносителя в радиатор.

Читать еще:  К чему приснилась квартира

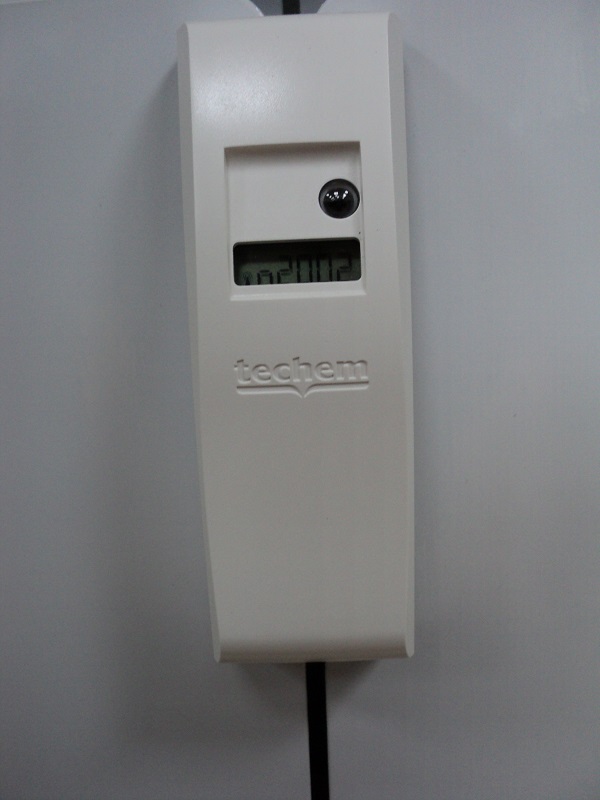

Электронный вычислитель тепловой энергии (теплосчетчик) Techem FHKV radio 4– это электронный прибор, который с помощью двух датчиков — измерителей температуры (один измеряет температуру окружающего воздуха в помещении, другой – температуру источника тепла), и микропроцессора, который, соответственно, измеряет разницу температур и высчитывает затраченное для нагрева помещения количество тепловой энергии, показывает на жидкокристаллическом дисплее количество тепловой энергии в киловаттчасах. Вычислитель тепловой энергии оснащён ИК-портом, с помощью которого устройство программируется. Программирование выполняется только сотрудником нашей организации. Заряда литиевой батареи напряжением 3,0 В хватает на 10 лет + 3 года.

Формула расчёта содержит поправочные коэффициенты, которые учитывают расположение помещения в здании, тип отопительного прибора и другие факторы. Единица измерения — кВтчас (в системе СИ). Данные о теплопотреблении хранятся в памяти прибора. На дисплее отображаются целые накопленные единицы потребления тепловой энергии в кВтчасах. Показания отображаются нарастающим итогом – как на счётчиках воды. Вычислители тепловой энергии электронные FHKV radio 4 производства немецкой компании «Techem» внесены в Государственный реестр средств измерений и представляют собой полностью автоматические электронные приборы с возможностью дистанционной передачи данных о теплопотреблении при помощи радиосигнала.

Теплопотребление вычисляется по следующей формуле:
Q [кВт*ч] = K * ʃ [ (TH-TA) / 60 ] 1,33 dt

TH: температура отопительного прибора [°С]
TA: температура в помещени [°С]
К: поправочный коэффициент
K=Kc*Kq

Коэффициент оценки Кq представляет собой (безразмерное) численное значение стандартной мощности нагревательного прибора, выраженной в Ваттах.

Коэффициент Кc учитывает различные тепловые связи датчиков температуры с подлежащими регистрации температурами при различных видах конструкции нагревательных поверхностей. Значение этого коэффициента вычисляется на испытательном стенде.

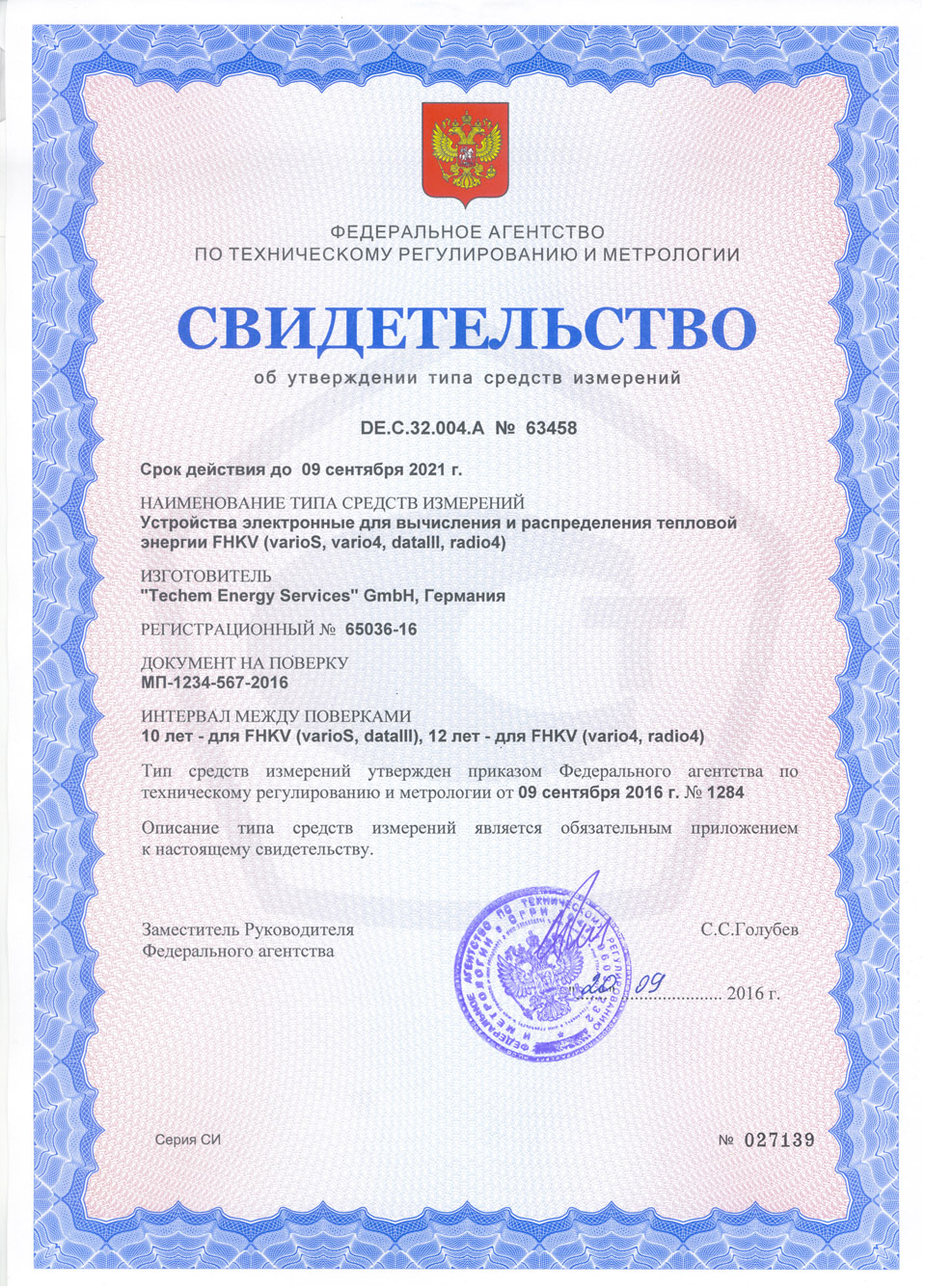

Распределитель затрат на отопление прошёл необходимую сертификацию в соответствии с законодательством РФ. Сертификат здесь, описание типа здесь.

В летний период, когда система отопления отключена, регистрация показаний не производится. Вычислитель или распределитель монтируется непосредственно на поверхность радиатора, т.е. монтаж распределителя не требует вмешательства в систему отопления.

В случае, если потребитель попытается повлиять на показания прибора путем накрывания вычислителя мокрой тряпкой или фольгой, то прибор автоматически распознает резкое изменение внешней температры и переходит на расчёт показаний исходя из усредненных данных за последнюю неделю. Таким образом, извлечь из этого выгоду у недобросоветсного потребителя не получится.

Монтаж

Различные типы креплений позволяют осуществлять монтаж вычислителей или распределителей затрат на отопление на любые существующие типы радиаторов (включая конвекторы и регистры), а также на полотенцесушители. В некоторых случаях (декоративные радиаторы, радиаторы с защитным экраном) применяются вычислители или распределители с выносным датчиком температуры.

При монтаже устройства не требуется отключение системы отопления. Сам монтаж занимает несколько минут, программирование вычислителя тепловой энергии занимает менее двух минут. Пломбировка прибора проста и надёжна: нижняя часть корпуса сама по себе и является пломбой. После того, как нижняя часть корпуса вычислителя защелкивается, попытка демонтировать вычислитель приведет к разрушению корпуса прибора, а сам прибор покажет ошибку и передаст данные об ошибке в систему TECHEM SMART SYSTEM, если ваш многоквартирный дом оборудован ей.

Показания на ЖК дисплее вычислителя обозначают количество тепловой энергии в кВт*ч, которое выделил радиатор отопления на конкретный день, нарастающим итогом – так же, как и на счётчиках воды. Показания вычислителя легко пересчитываются в Гкал. Как известно, 1 Гкал = 1163 кВт*ч. Таким образом, жилищным службам необходимо проделать очень несложную математическую операцию, чтобы перевести показания вычислителя в Гкал, которая является основной единицей измерения тепловой энергии в Российской Федерации. Необходимо помнить о такой особенности вычислителей и распределителей на тепло: раз в год (по умолчанию 30 июня) показания прибора обнуляются, то есть на ЖК-дисплее появляются нули и отсчёт начинается заново. Показания отражаются на ЖК дисплее и их можно снимать визуально. Вычислитель тепловой энергии FHKV radio 4 оснащен радиомодулем, позволяющим производить дистанционное считывание показаний по радиоканалу на концентратор системы Techem Smart System. Проживающим в домах, которые оборудованы Techem Smart System нет необходимости заботиться о снятии показаний – вычислитель тепловой энергии или распределитель тепла сам отправляет все необходимые для расчёта платы данные. Также им нет необходимости помнить о дате обнуления показаний. Подробнее о Techem Smart System здесь.
