Как сделать столешницу для верстака

Изготовление верстака-монтажного стола своими руками

Столярный верстак и монтажный стол — необходимые вещи в арсенале любого домашнего мастера. Обработать деревянные заготовки, собрать оригинальное изделие или мебель авторской работы – этим предметам всегда найдётся применение. Но, если столярный верстак чаще всего ассоциируется с картинкой, представленной ниже, то сборочный стол – более редкий гость в домашней мастерской.

При этом монтажный стол жизненно необходим для любого мастера, занимающегося изготовлением деревянных изделий. Как бы тщательно ни были выпилены или отфрезерованы заготовки, финальная операция — сборка — определяет качество будущего предмета. Согласитесь, обидно, если из-за перекоса заготовок или плохо склеенной детали получится брак, а вся работа пойдёт насмарку.

Именно здесь — на финишной прямой, полностью раскрываются все плюсы монтажного стола, но не всегда есть возможность расположить на ограниченной площади и верстак, и сборочный стол. В этом случае можно пойти на компромисс — совместить две функции в 1 предмете — верстаке-монтажном столе.

В связи с этим особый интерес представляет сборочный стол, созданный пользователем нашего портала с ником albertfaktor.

Я профессиональный шофёр с 40-летним стажем. В последнее время увлёкся столяркой. В этом деле без верстака не обойтись, но и собирать изделие на коленке или на полу —тоже не вариант. Качество не то. Поэтому я принял твёрдое решение — обзавестись универсальным рабочим столом. Посмотрев на цену промышленных изделий, желание их покупать отпало напрочь. Ничего не оставалось, как засучить рукава и сделать всё самостоятельно.

Первое, с чего начал работу albertfaktor — это сбор всей доступной информации и выработка собственной концепции такого стола. Изучив Интернет, пользователь определился со своими пожеланиями. Осталось только построить такой стол.

Нюансы изготовления сборочного стола-верстака

Отказавшись от использования сосновой доски, albertfaktor остановил свой выбор на толстой фанере как более прочном материале. На столешницу пошла фанера толщиной 21 мм и размером листа 1830х1520 мм.

Чтобы свести все отходы к минимуму, лист раскроили следующим образом:

1. Сначала вырезали из фанеры столешницу размером 1800х900 мм.

2. Оставшуюся часть фанеры раскроили на 3 части. 2 заготовки пошли на боковины столешницы, а третья, распиленная пополам — на торцы.

Одно из главных требований к столешнице монтажного стола — повышенная жёсткость. Короб из фанеры в 21 мм сам по себе уже является прочной конструкцией, но для увеличения жесткости внутри него нужно смонтировать перегородки. Все элементы стола скрепляются друг с другом конфирматами (мебельными шурупами) и сажаются на клей.

Как построить верстак своими руками без лишних затрат

На чтение: 5 минут Нет времени?

Для любого мастера важно хорошо организованное рабочее место – верстак. Своими руками сделать такое приспособление не сложно. Большим плюсом в этом случае будет то, что вы подгоните все детали в нём для собственного удобства. Три варианта удобных и простых верстаков с поэтапной сборкой – в этом материале от редакции HouseChief.

Читайте в статье

Зачем он нужен и где его ставить

Нужен ли верстак вообще? Может быть, обойтись обычным столом? В принципе, если у вас планируется какая-то одноразовая работа, то можно обойтись и обычным столом. Верстак – это для тех, кто регулярно занимается ручным трудом и заинтересован в удобном и рациональном хранении и использовании инструментов.

Работы с деревом и металлом могут привести обычный стол в негодный вид, поэтому, если вы всё-таки решили обойтись без верстака, нужно позаботиться об организации рабочего места. Главное, чтобы выбранный вами стол был достаточно прочным и устойчивым для работы.

Идеальное место – гараж, здесь как раз подходящая обстановка для работы, и шумом инструментов вы не побеспокоите домашних. При отсутствии гаража, в частном доме подойдёт цокольный этаж или пространство чердака, но непременно возникнут сложности с перемещением материалов. В условиях городской квартиры эта задача ещё более осложняется.

Виды верстаков и их особенности

Верстак бывает трёх основных видов:

Слесарный. Слесарь работает с металлом, выполняет операции по заточке, резке, шлифовке и сборке-разборке узлов и агрегатов. Все эти манипуляции осуществляются на рабочем столе. Такая нагрузка предъявляет к конструкции верстака особые требования. Он должен быть исключительно прочным, чтобы выдержать тяжёлый металл. Толщина столешницы – не меньше 2,5 см, дерево на ней покрывается сверху листом металла, в противном случае, покрытие быстро придёт в негодность от работы кувалдой и сваркой. Кроме того, в арсенале слесаря обязательно будут масла, растворители и кислоты, а они тоже повредят дереву. Для работы с двигателями столешницу усиливают так, чтобы она могла выдержать нагрузку даже до 3 тонн. Слесарь пользуется многочисленным инструментом, так что важно предусмотреть удобное хранение. Лучше всего для этой цели подходит перфорированный экран и выдвижные ящики.

ФОТО: popgun.ru На столешнице должно быть место для установки тисков и слесарного станка, других необходимых для работы инструментов

Столярный. Этот тип верстака приспособлен для работы с деревом. Здесь металлическое покрытие столешницы не обязательно. И места для размещения упоров, тисков и прочего оборудования не требуется. Столяр занимается художественной обработкой заготовок, места ему много не нужно, достаточно стола 1×3 м. Из закреплённого инструмента пригодятся деревянные зажимы, которые бережно крепят детали. Но в идеале, было бы неплохо встроить в такой верстак необходимые механизмы.

Читать еще:  Сделать фрезерный стол своими руками

Плотницкий – это длинный стол из дерева, на котором удобно обрабатывать большие детали. Удобная длина такого стола – 6 м. Из инструмента здесь потребуются тиски.

ФОТО: picnicpark.org Вес деталей здесь тоже не маленький, так что важна устойчивость и прочность

Если вам необходимо выполнять работы разного характера, то правильным решением было бы сделать универсальный верстак, который объединяет все эти три вида в нечто среднее. Подготовьте чертёж конструкции, которая отвечала бы всем вашим требованиям.

Помимо направления выполняемых на них работ верстаки могут различаться по особенностям конструкции. Они бывают раздвижными или складными, иметь разное количество тумб для хранения инструмента или колёсики для перемещения.

Большой плотницкий верстак своими руками: мастер-класс

Плотницкий верстак должен быть большим. Желательно, чтобы подход к нему был со всех сторон. Вот пример такой конструкции:

Как сделать столярный верстак – схемы и инструкции

Смастерить столярный верстак своими руками сможет каждый домашний умелец. Времени на эту работу уходит много, но выгода от обустроенного рабочего места перекрывает и трудозатраты, и вложения в строительный материал. В данной статье вы найдете полную информацию по самостоятельному строительству верстаков для столярных работ.

Удобная рабочая поверхность пригодится любому мастеру. А столяр нуждается в обустроенной рабочей зоне больше, чем другие специалисты. Ведь ему придется возиться с крупногабаритными заготовками, длина которых доходит до 3 метров, и без грамотно сконструированной рабочей области в этом случае не обойтись. Даже упрощенный складной верстак позволяет обрабатывать брус или доски и собирать изделия из полученных заготовок. Большая столешница с упорами дает возможность зафиксировать пиломатериал в любом положении, обрабатывая не только поверхности, но и грани бруса или доски. А специальные тиски помогут зафиксировать заготовки во время распиловки, сверления или соединения нескольких элементов.

Любому столяру пригодится удобно обустроенная рабочая зона

Кроме того, в ящиках и на полках верстака можно хранить детали будущих изделий, инструменты и всякие хозяйственные мелочи. Причем в удобное хранилище можно превратить не только столярный вариант из дерева, но и верстак слесарный, собранный на основе стальных уголков. При этом сделать столярный верстак своими руками, упорядочив и оптимизировав пространство в рабочем помещении, может мастер, не слишком знакомый со строительством. Для этого вам понадобятся общие чертежи или понимание устройства верстака, строительные материалы и пошаговая инструкция для сборки. Все это вы найдете ниже по тексту.

В современном столярном деле используются всего три схемы конструкций верстаков. Во-первых, мобильный вариант – переносная конструкция, которую можно установить даже на балконе. Такая модель пригодится и тем мастерам, которые желают получить универсальный верстак для слесарных и столярных работ. Главный плюс этого варианта – небольшие размеры, основной минус – небольшая зона хранения. Все инструменты в такой стол не сложишь.

Во-вторых, стационарный верстак – вариант для полноценной мастерской. Для размещения этой модели нужна просторная комната, но она войдет и в большой гараж. Этот верстак может быть как деревянный, так и стальной – есть возможность собрать любую конструкцию, ведь переносить его не нужно. Основной плюс модели – широкая функциональность, помноженная на обширное место хранения. Главный минус – габариты и потребность в большом объеме стройматериалов.

В полноценной мастерской лучше всего установить стационарный верстак

В-третьих, модульная конструкция – верстаки этого типа занимают промежуточное положение между стационарными и мобильными вариантами. Модельная структура позволяет нарастить и укоротить столярный стол, ножки и прочие элементы. Поэтому основной плюс данного варианта – сочетание оптимальных габаритов и функциональности. А главный минус – усложненная конструкция. Построить модульный металлический верстак своими руками не так-то просто, да и с деревом у вас могут быть проблемы.

В итоге оптимальной моделью для самостоятельного строительства следует признать именно стационарный вариант, поскольку мобильный не дает всех выгод, а модульный слишком сложен во время сборки. При этом независимо от принадлежности к одной из разновидностей любой верстак содержит в себе следующие конструкционные элементы:

  • Опору (станину, каркас) – систему вертикальных и горизонтальных балок, удерживающих столешницу, заготовки и инструменты.
  • Рабочую поверхность (столешницу) – на языке профессионалов этот элемент называют верстачной доской. В ней делают все необходимые пазы и выемки для упоров, которые пригодятся для фиксации обрабатываемых заготовок. Поэтому такая доска должна быть массивной и надежной.
  • Передние тиски и коробку – по своей сути, это огромные прижимные блоки, которые конкурируют со струбцинами. Они фиксируют заготовки под углом к плоскости рабочего стола, прижимая их к боковым граням столешницы. Причем складной верстак имеет только одни тиски, а стационарный – как минимум пару прижимных блоков.
  • Полки – места хранения, которые располагаются под столешницей.

И все эти части, за исключением некоторых деталей зажимного блока из металла (винтов и гаек), собираются из дерева, что упрощает подбор конструкционных материалов для строительства верстака.

Читать еще:  Как сделать подстолье своими руками

Вы сможете построить столярный или слесарный верстак своими руками только в том случае, если достанете следующие материалы:

  • Фанерный лист толщиной 18-20 миллиметров и общими габаритами 2,5×1,25 метра. Причем старайтесь выбрать идеально ровный лист, без пузырей и провалов на поверхности – он пойдет на столешницу.
  • Брус 10×10 и 6×6 сантиметров. Из этих элементов будет собрана станина, следовательно, нам нужно около 4 метров «десяточки» (на ноги и поперечины) и не менее трех метров «шестерочки» (на элементы укрепления). При этом старайтесь выбрать брус без сучков и трещин.
  • Доски длиной 2 метра – они пригодятся во время сборки столешницы. А по завершению из них можно сделать настил для полки.

Перед постройкой верстака нужно собрать необходимые материалы и инструменты

Кроме того, нам понадобятся следующие инструменты: дрель с перьевыми и обычными сверлами, циркулярная пила (дисковая), прижимы, клей Момент (по дереву), угольник, уровень, болты с гайками и мебельные саморезы с защитой от коррозии. После того, как все эти материалы и инструменты будут куплены и свезены к месту размещения и сборки, вы можете соорудить верстак из дерева своими руками, опираясь на нашу пошаговую инструкцию.

Перед тем, как сделать столярный верстак своими руками, постарайтесь прочитать эту инструкцию от начала и до конца, прокручивая у себя в голове все описанные ниже этапы сборки. Если вы поймете весь порядок действий, то самостоятельное изготовление верстака отнимет у вас минимум личного времени. Причем наша пошаговая инструкция рассчитана на людей с минимальным опытом в столярном деле. Ну, а сам процесс сборки выглядит следующим образом.

Сперва необходимо собрать стол

На первом этапе мы собираем стол. Для этого фанерный лист укорачиваем до 1,52 метра дисковой пилой и делим на две части. В итоге в руках мастера остаются две заготовки с габаритами 1,52×0,61 метра. Они и послужат основой для столешницы. А оставшаяся часть 0,98×1,25 пригодится нам в дальнейшем. Следующий этап – склеивание массива стола верстака из двух фанерных заготовок. Для этого нужно смазать их поверхности клеем и, сложив фанерные плиты, стянуть их зажимами, а на центральную часть можно положить 30-килограммовый груз. Причем под зажимы нужно подложить три 1,5-метровых доски, обеспечивающих плотное прилегание при размещении вдоль длинного края листа.

Кроме того, нужно учесть тот факт, что при склеивании листы фанеры должны соединяться выпуклыми сторонами (при наложении друг на друга), иначе весь массив развернет в дугу, что нежелательно. Далее мы переходим к усилению 36-миллиметрового клееного массива. Для этого нам нужно напилить из остатков фанерной панели полосы шириной 15 сантиметров и приклеить их по периметру, с обратной стороны столешницы. В итоге должен получиться стол толщиной 54 миллиметра, состоящий из трех 18-миллиметровых слоев фанеры. Причем полосы усилителя будут играть роль ребер жесткости.

После этого обрезаем массив под габариты 1,5×0,6 метра. Этот этап позволит подрезать торцы, устранив накладки и выступы, образовавшиеся во время сборки столешницы из трех слоев фанеры. Сама подрезка осуществляется дисковой пилой на слабой подаче инструмента. Циркулярку нужно вести по фанере очень медленно, иначе вы получите рваные края. Следующий этап – сборка вертикальных элементов станины. Для этого мы пилим брус 10×10 сантиметров на четыре отрезка длиной по 0,9 метра. Получаем вертикальные опоры. А в качестве проножек (нижняя стяжка между вертикальными балками) и царг (верхняя стяжка) будем использовать брус 6×6 сантиметров, вырезав соответствующие пазы в ножках. Места крепления проножек и царг следует промазать клеем и усилить болтами или саморезами.

Далее мы должны установить вертикальные опоры по месту расположения верстака и собрать всю станину, стянув их с помощью горизонтальных продольных стяжек. Их можно изготовить из бруса 6×6 сантиметров, закрепив в шип или внахлест, на болты или саморезы.

На нижние стяжки мы уложим полки из 1,5-метровых досок, а на верхние – столешницу. Поэтому перед креплением стяжек мы должны отследить вертикаль и горизонталь собираемой станины. Иначе стол будет стоять под наклоном. Крепление столешницы к станине выполняется 8-миллиметровыми саморезами, головки которых нужно утопить в лунках, высверленных перьевым сверлом. Перед креплением стол притягивают к верхним продольным стяжкам и царгам зажимами.

На этом сборка стола заканчивается, и мы можем переходить к монтажу тисков. Причем сделать столярные тиски для верстака своими руками может далеко не каждый. Поэтому новичкам мы предлагаем обратить внимание на готовые модели, установка которых происходит в следующей последовательности: прикручиваем к торцу стола неподвижную губку тисков, закрепляем на ней резьбовой элемент. Продеваем сквозь отверстия в подвижной губке две резьбовых направляющих, вкручиваем их в неподвижную губку. Вставляем в оголовки направляющих рукояти, вращая которые можно придвинуть подвижную часть тисков к неподвижной.

После завершения этапа монтажа тисков вы можете пользоваться верстаком по своему усмотрению. Причем круглые или прямоугольные отверстия для упоров можно нарезать в столешнице по мере необходимости, располагая их, как вам удобно.

AlfFisher. Моя работа

Этот блог дополняет мою страницу на Ютуб.

Страницы

Популярные сообщения

среда, 12 августа 2015 г.

Мастерская 5.0 Как сделать простой верстак за 1 час.

Всем Привет.

Продолжаю тему комплектации мастерской.

Рабочий верстак, часть первая.

Сегодня буду говорить о рабочем столе (верстаке) или как говорят американцы —workbench 🙂

Читать еще:  Расстановка мебели по правилам фен шуй

Для работы, хоть в мастерской, хоть на балконе или на даче — нужна рабочая поверхность. Образовать ее можно разными способами.

Можно приспособить старый письменный стол, использовать кóзлы и плиту (старую щитовую дверь 🙂

А можно сделать простой полноценный верстак, потратив на его сборку совсем немного времени.

Первый вопрос при изготовлении верстака — размеры.

Ну тут каждый выбирает под свои задачи, но следует учесть что основную работу на верстаке выполняют стоя, соответственно высота рабочей поверхности должна соответствовать росту.
Например под свой рост (1.80 м) — я делаю верстак высотой 1.05 м.

Габариты рабочей плоскости — «чем больше — тем лучше, но без фанатизма» 🙂

Не стоит делать глубину верстака более 800 мм, так как дотягиваться до противоположной стороны будет сложно.
Если позволяет площадь помещения — ширину верстака можно делать 2000 — 2400.

Но вполне можно обойтись меньшим верстаком, а лучше двумя одинаковыми, которые можно соединить вместе, как по длине, так и по ширине.

Второй вопрос — материал.

Бытует распространенное мнение — что верстак должен быть массивным и тяжелым.
Поэтому считается что столешница должна быть сделана из массива дерева — склеенных между собой брусков или досок.

Безусловно, если использовать классическую технологию и строить сугубо столярный верстак по схемам прошлого века — столешница из массива «имеет место быть», так как эта технология позволяет получить ровную, стабильную столешницу.

Но под «наши задачи» можно строить простой верстак, используя доступные материалы — ДСП, доски, бруски.
А проблему стабильности верстака можно решить прикрепив верстак к стенам или полу.

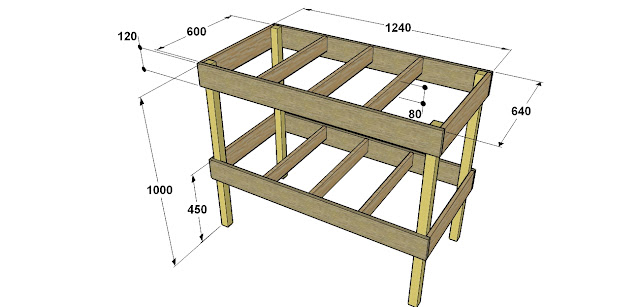

На рис. 2 показан верстак, собранный из доски «шалевки» 20 х 80 и 20 х 120 и брусков сечением 40 х 40 (50 х 50).
Для ножек также можно использовать доску 30 х 100.

Для изготовления верстака, вместо доски-шалевки, можно использовать дсп, толщиной 18 мм. В этом случае нужно увеличить ширину внешних деталей рамы до 160 — 180 мм, а ширину перегородок до 120 — 140 мм.

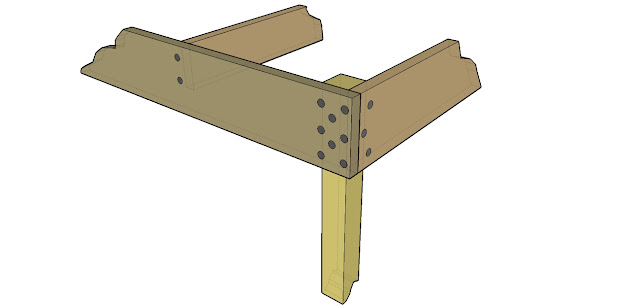

Верстак собирается на Г/К (черных) саморезах длиной 55 мм (ножки и перегородки) и 45 — (крепление крышки и полки).
Если на верстаке планируется делать тяжелые работы (долбление, ручное строгание и т.п.), то соединения можно дополнительно проклеить на ПВА или если верстак собирается из ДСП — на каучуковые «жидкие гвозди, сильной фиксации».

При соединении деталей из ДСП — «в торец» необходимо использовать специальные шурупы для ДСП — «Конфирматы» или Саморезы длиной 55 — 65 мм. Чтобы предотвратить раскалывание ДСП — нужно предварительно засверливать отверстия в обоих деталях.

Почему выбрана именно такая схема сборки — я думаю понятно. Сборка на плоские
шипы, круглые шипы-нагеля (шканты), уголки и другие типы соединения будут представлять трудность для начинающего (да и не только начинающего мастера.

Но современный крепеж — саморезы с острой резьбой — составляют серьезную конкуренцию классическим типам соединения. А если принять во внимание скорость монтажа — то саморезы оставляю далеко позади другие типы соединений.

Крышка и полка верстака делается из ДСП (лучше ламинированной) или МДФ, толщиной 18 -19 мм.
Можно использовать и ОСП или Фанеру толщиной 15 — 18 мм, но первая имеет поверхность невысокого качества, а вторая стоит довольно дорого.

Крышка привинчивается к раме верстака таким образом, чтобы боковые кромки были вровень с царгами. Это необходимо для того, чтобы можно было закрепить деталь к боковым поверхностям царг при помощи струбцин.

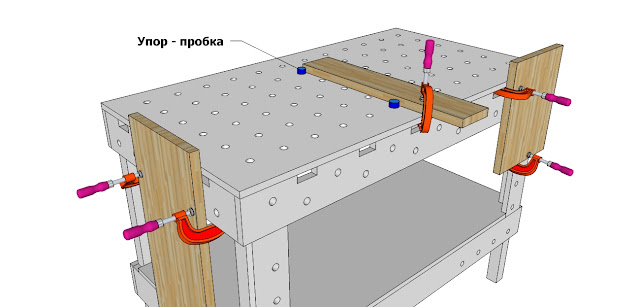

Но функциональные возможности верстака можно сильно расширить, сделав перфорацию на царгах и рабочей поверхности.

Диаметр отверстий — 20 мм. Отверстия сверлятся пробочным сверлом ( сверлом Форстнера) при помощи дрели со сверлильной стойкой или фрезера с регулировкой оборотов.

Кроме круглых отверстий еще желательно сделать вырезы в царгах 60 х 25, которые позволят зажимать детали к царгам и столешнице — обычными струбцинами

96 или 100 ?

Эта система очень удобна для работы с мебельной фурнитурой, так как позволяет использовать отверстия в верстаке для базирования по размерам,
но требует очень точной разметки и сверления, с отклонениями не более десятых долей миллиметра.

При и зготовлении самодельного верстака, для упрощения разметки, шаг отверстий можно выбрать кратным 100 мм.

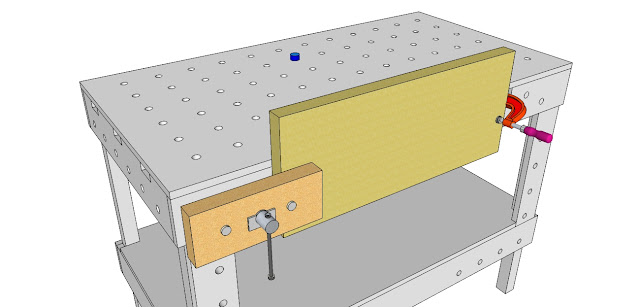

Еще больше увеличить функциональность верстака позволят самодельные тиски — зажим. Тиски могут быть интегрированными когда подвижная губка имеет направляющие и винт, а второй губкой служит царга верстака, гайка закреплена на самом верстаке.

Также можно сделать съемный вариант тисков, по схеме, показанной на моем видео:


На этом я заканчиваю первую часть статьи.

В продолжении я буду говорить о

— пробках, для системы позиционирования деталей на перфорированной поверхности,
— других способах фиксации деталей,
— раскладных верстаках

и о многом другом.
