Фрезерный стол для ручного фрезера своими руками

Изготовление самодельного стола для ручного фрезера

В домашней мастерской ручной фрезер, в отличие от других инструментов, используется довольно часто, ведь при помощи высокоскоростной фрезы есть возможность сделать массу столярных операций. Однако долгое время удерживать инструмент с вращающейся фрезой не только неудобно, но и нерационально – слишком большой риск испортить заготовку. А вот идея сделать стол для фрезера своими руками поможет выйти из этой ситуации, тем более что в самой конструкции ничего сложного нет.

Зачем нужен стол для фрезера

Ручной фрезер по дереву в основном используется для тонких работ. Во всяком случае именно при помощи этого инструмента можно сделать и рамку для фотографии и обработать кромку столешницы для прикроватного столика. Вот только при работах по дереву с небольшими заготовками приходится все время изворачиваться и ловчить. Первым делом приходится придумывать как закрепить заготовку, как к ней подобраться фрезой и как взять фрезер чтобы он не соскользнул, не изменил направление движения и при это усилие для прижима было равномерным и легким.

Решить эту проблему можно изменив сам принцип работы – не передвигать инструмент над заготовкой, а перемещать саму обрабатываемую деталь над фрезой. И практическим воплощением этой идеи может быть стол под ручной фрезер по дереву.

С практической точки зрения преимуществ у этой идеи несколько:

  • Стол для работы фрезером по дереву обойдется дешевле чем тот, что предлагается на рынке.
  • Работать с жестко зафиксированным фрезером легче, чем держать его на весу.
  • Точность обработки детали повышается многократно, поскольку имеется большая столешница, на которой можно легко передвигать заготовку.
  • При работе с длинными заготовками работать становится удобнее и проще.
  • Появляется возможность точной настройки линии и профиля реза поскольку настройка осуществляется на инструменте, который можно зафиксировать в нужном положении.

Да и материалом для изготовления всей конструкции может служить дерево и фанера, что еще больше удешевляет конструкцию.

Но у этой идеи есть и обратная сторона – фрезерный стол не позволит обрабатывать внутренние поверхности заготовок или работать в закрытом контуре, впрочем, для этого инструмент можно снять со станка и работать им вручную.

Конструкция стола

Самая простая схема фрезерного стола предусматривает наличие трех основных элементов – рабочей поверхности или столешницы, основания станка или станины и дополнительного оборудования – ограничительной планки, регулировочных устройств, устройств безопасности.

Среди схем компоновки устройства, которые можно найти в интернете условно все конструкции можно разделить на три вида:

  • Многофункциональные отдельно стоящие устройства для работы и хранения инструмента.
  • Настольные малогабаритные столики для фрезерования, которые устанавливаются на верстак или рабочий стол.
  • Столы — приставки, которые закрепляются на кронштейны или специальные посадочные места к верстаку или рабочему столу.

И если первые требуют определенного мастерства и навыков для проектирования и сборки, то настольные конструкции и фрезерные приставки можно сделать самостоятельно от разработки чертежа и до практического воплощения.

Основой стола выступает станина – жесткая конструкция, на которой размещается рабочая поверхность фрезерного стола – столешница, имеется крепление для установки инструмента и оснащения для его фиксации и регулировки.

Вся конструкция изготавливается из древесины и древесных пиломатериалов, скрепляется при помощи клея и винтов для сборки мебели. Конструктивно простой стол для фрезера должен быть жесткой и устойчивой конструкцией, чтобы гасить вибрацию и одновременно быть легким, чтобы его можно было свободно переносить с места на место.

Изготовление стола для фрезера своими руками

Начать работы над фрезерным столом рекомендуется с разработки рабочего чертежа или простого рисунка компоновки всех узлов и деталей. Задача этого этапа как можно точнее продумать все элементы и узлы крепления.

Для начала работы достаточно просто схематически нарисовать конструкцию устройства, а в дальнейшем более точно, с указанием всех размеров необходимо сделать детальный чертеж.

Основным элементом самодельного стола для фрезера является столешница. Она не только должна быть максимально ровной, она должна быть прочной, поскольку именно к столешнице будет крепиться узел крепления фрезера.

Сам инструмент устанавливается под столешницей, одно из условий установки фрезера — это его вертикальное расположение. В некоторых проектах крепление фрезера предусматривает его регулировку в нескольких плоскостях. Такой вариант проекта можно реализовать для опытных мастеров, но в самом простом проекте достаточно просто зафиксировать инструмент строго вертикально.

Одной из самых трудоемких деталей для изготовления является пластина для фрезера. Простая конструкция со столешницей из многослойной фанеры или древесностружечной плиты со временем в месте отверстия для фрезы будет иметь выработку. Такое положение дел не позволит получить правильный рез – дерево не будет плотно прилегать к поверхности. Другое дело, когда здесь будет установлена пластина из более прочного материала – пластмассы или металла.

Пластина для фрезера может быть изготовлена из алюминия толщиной 4-5 мм, это оптимальный вариант для такого устройства. Ее можно заменить толстой пластмассой, например, текстолитом. Можно приспособить и металлическую пластину, но в таком случае устанавливать фрезы нужно особенно осторожно и аккуратно.

Приступая к подбору материалов, стоит помнить, что столешница должна быть прочной и ровной, сделать столешницу из набора досок вряд ли получится, поэтому сразу стоит предусмотреть несколько вариантов материалов для нее — от мебельного ДСП до многослойной фанеры с ламинированной поверхностью.

Каркас рекомендуется сделать из фанеры или древесноволокнистой плиты. Этот материал вполне доступный и легко поддается обработке.

Необходимые инструменты

Учитывая, что большинство работ будет связано с деревом то специальных инструментов здесь не понадобиться. Впрочем, если пластина для фрезера будет изготавливаться из металла, то необходимо предусмотреть еще и инструмент для работы с металлом. Весь набор инструментов может выглядеть следующим образом:

  • Фрезер по дереву с набором фрез;
  • Электродрель с набором сверл по дереву и по металлу;
  • Дисковая пила или электролобзик;
  • Шуруповерт с набором бит;
  • Напильники по металлу;
  • Болгарка с отрезными и шлифовальными дисками;
  • Струбцины и зажимы;
  • Столярные или мебельные металлические уголки;
  • Рулетка, угольник, линейка.

Для склеивания понадобится клей и кисть. Для шлифовки и обработки краев наждачная бумага.

Для того чтобы изготовить прочную конструкцию кроме всего необходимо подготовить рабочее место, чтобы было достаточно пространства для обработки деталей.

Комплектующие элементы и материалы для изготовления стола

Следующим этапом изготовления стола для фрезера выступает подбор материалов. Лучшим материалом для столешницы является многослойная ламинированная фанера. Оптимальной толщиной столешницы является фанера 40-45 мм. Если таковой нет, можно использовать ламинированное ДСП или попробовать склеить столешницу из двух слоев фанеры толщиной 20-25 мм.

Читать еще:  Как начать мебельный бизнес с нуля

Такая толщина необходима для того, чтобы нагрузки на рабочую поверхность, независимо от типа двигателя инструмента не деформировали столешницу, ведь основной рабочий узел будет закреплен именно на ней.

Еще для работы понадобятся:

  • фанера толщиной 15-18 мм – для боковых стоек и поперечин;
  • деревянные бруски 45×45мм или 40×50 мм для усиления каркаса;
  • металлическая пластина для изготовления пластины для фрезера;
  • саморезы 25 и 45 мм;
  • мебельные уголки для усиления конструкции;
  • мебельные болты и гайки-барашки – для крепления ограничительной доски;
  • кнопка безопасности, розетка, провод и вилка;
  • изолента и термоусадочная трубка.

Подготовка деталей

После разметки деталей вырезаются все необходимые части, делается разметка точек крепежа, мест установки металлических уголков.

В крышке стола вырезается посадочное место под инструмент, делается вырез для установки фрезерной пластины. Склеивается, если это необходимо половинки столешницы и прижимаются струбцинами. Собирается каркас, и детали узла крепления фрезера.

Установка фрезера на стол

После высыхания столешницы на нее устанавливается фрезерная пластина и прикрепляется узел крепления фрезера. Все детали прижимаются винтами, но не фиксируются намертво. В процессе сборки необходимо добиться того чтобы столешница была установлена горизонтально. На этом этапе важно установить инструмент перпендикулярно относительно поверхности столешницы. После того как будет достигнута необходимая точность винты прижимаются окончательно, и крышка с инструментом устанавливается на стол.

После установки фрезера в стол монтируется пластина и устанавливается ограничительная планка. Последним этапом выступает установка аварийной кнопки и остального электрооборудования – подключение вилки, розетки, фиксация кнопки включения на самом инструменте.

Как видно смастерить фрезерный стол из подручных материалов своими руками не представляет большого труда. Конструкция, используемые материалы и инструменты не требуют глубоких знаний и специальных навыков, так что сделать такую конструкцию по плечу даже новичку.

Стол для фрезера своими руками

Ручные фрезеры, благодаря доступной цене, популярны среди домашних мастеров столярного дела. Однако работать на простом верстаке по принципу: закрепленная заготовка, подвижный инструмент, неудобно и опасно.

Промышленность выпускает столы для столярных работ, на которых можно установить рубанок, дисковую пилу, или фрезер.

Приспособление надежно и удобно, однако его стоимость сравнима с электроинструментом. Поэтому многие мастера изготавливают подобные верстаки своими руками. Поскольку наличие инструмента дает возможность изготовить стол для фрезера с высоким качеством, подобные самоделки выглядят и функционируют не хуже заводских.

Виды самодельных фрезерных столов

Общий принцип конструкции следующий: изготавливается гладкая столешница из твердого материала (чтобы не так быстро изнашивалась), на которой крепится опорная плита фрезера. Сам инструмент размещается вверх ногами. На рабочей поверхности закрепляется направляющая для обрабатываемой заготовки.

Настольный верстак типа «скамейка»

Самая простая конструкция, не требующая наличия свободного пространства. Может храниться дома в разобранном виде, и устанавливаться на любой стол при необходимости выполнить работу. Преимущество – компактность. Недостатки: невысокая устойчивость, и ограничения по размеру обрабатываемых деталей.

Переносная столешница

Это полноценный верстак без ножек. Размеры позволяют выполнять обработку любых заготовок с высокой точностью. При этом, стол удобно хранить в вертикальном положении. Однако для приведения в рабочее состояние требуется площадка для установки. На обычный стол приспособление установить нельзя – будет мешать подвешенный снизу фрезер. Обычно верстак временно ставят на раздвижной стол, или снимают столешницу, и устанавливают панель на рамку с ножками.

Для экономии места подойдет еще один вариант: верстак крепится одной стороной на стену, под ним организуются складные опоры.

Отдельный стол для фрезера

Конструкция может объединить в себе несколько функций: верстак, комод для хранения инструментов и материалов, и собственно фрезерный стол.

Преимущества очевидны: универсальность, устойчивость, безопасность работы. Недостаток один: требуется постоянно выделенное место. Поэтому такой вариант подходит лишь для мастерской, на лоджии верстак не разместишь.

Как сделать стол для фрезера своими руками?

Для примера рассмотрим полноценный верстак с комодом для размещения оснастки. Разумеется, перед началом работы необходимо набросать чертеж (в соответствии с размерами вашего ручного фрезера), и составить список материалов:

  • Доски или деревянные бруски для изготовления рамы.
  • Листы ДСП или панели из массива для боковых панелей и ящиков.
  • Лист оргалита (ДВП), или тонкая фанера для перегородок.
  • Два листа фанеры толщиной 18-25 мм, или готовая кухонная столешница.
  • Шурупы, болты, конфирмат, стальные уголки для сборки.
  • Измерительный инструмент: рулетка, линейка, угол.
  • Клей ПВА.

Инструмент для обработки дерева: дисковая пила, дрель, рубанок, ключи, отвертки.

Готовим несущую конструкцию станины. Все соединения перед затяжкой шурупов промазываем клеем.

Собираем станину на ровной поверхности. Проверяем геометрию: все должно быть параллельно и перпендикулярно.

Устанавливаем перегородки (они будут выполнять роль ребер жесткости), и собираем короб для фрезера. Короб нужен того, чтобы стружка и опилки не разбрасывались по помещению. В дальнейшем, к нему можно приспособить раструб строительного пылесоса, для отвода мусора.

Устанавливаем основной элемент – рабочую плоскость. Ее можно изготовить из двух листов фанеры, склеив их между собой. Для предотвращения вибраций, толщина стола должна быть не менее 5 см.

Можно использовать готовую поверхность для кухни (имеются в продаже в мебельных магазинах). Главное, чтобы верхний слой был прочным и гладким.

На столешницу, вровень с поверхностью устанавливается стальная пластина для крепления опорной плиты фрезера. Также, в стол желательно врезать профили для фиксации направляющих.

Все свободные ниши целесообразно заполнить ящиками, в которых будет храниться оснастка и приспособления для фиксации заготовок. Некоторые ящики заменяются подставками для фрез: в толстом днище из доски сверлятся отверстия по диаметру хвостовиков, и фрезы не будут касаться друг друга.

Для обеспечения безопасности, желательно установить в рабочей зоне предохранительный кожух, как на промышленных моделях.

Торчащая из стола фреза представляет собой нешуточную опасность. Если рука соскользнет с заготовки – можно получить травму. Еще один способ обеспечить безопасность работ – ножной включатель-педаль. Собирается несложная схема: между питающим шнуром электро-фрезера и общим сетевым кабелем устанавливается розетка, которая выключается педалью. Подойдя к верстаку, вы нажимаете на педаль – мотор включается. После окончания работ, или в аварийной ситуации – нога убирается с педали, и фрезер останавливается.

Законченный стол выглядит эстетично, и позволяет грамотно организовать рабочую зону, даже в ограниченном пространстве.

Лифт для ручного фрезера

В обычном режиме эксплуатации, оператор ручного фрезерного станка опускает вал с фрезой с помощью рукояток инструмента. Речь идет об использовании устройства без станка. Когда фрезер подвешен к столешнице вверх ногами, фреза находится в так называемом парковочном режиме. Необходим механизм, приподнимающий станок в рабочее положение.

Читать еще:  Мебель из мдф или лдсп

Если несколько вариантов:

  • Фиксирующая винтовая тяга. С помощью резьбовой шпильки, устанавливается необходимая глубина проникновения фрезы. При необходимости ее можно менять.

  • Рычажный механизм. Позволяет более оперативно менять высоту инструмента, даже во время работы. Расширяет возможности станка: в некотором смысле фрезер становится трехмерным.

  • Винтовая трапеция. Многие мастера используют в качестве лифта обычный автомобильный домкрат. Вы поднимаете фрезу строго на необходимую высоту. Это удобно, и фиксация положения довольно точная.

Рассмотренный вариант включает в себя все нюансы изготовления стола для фрезера. Вы можете воспользоваться методикой на все 100%, или принять на вооружение только необходимые технологии.

Фрезерный стол своими руками.

Наконец-то я закончил свой фрезерный стол. (На создание ушло 7 вечеров). Сначала думал купить готовый, но те, что я находил за доступные деньги и подходящие для моих работ — меня совсем не устраивали. И я решил его сделать сам под тот ручной фрезер, который у меня был Калибр ФЭ-650Е.

Фрезерный стол — очень полезный рукодельном хозяйстве инструмент. Я раньше как-то об этом не особо задумывался, но если в любом доме оглядеться вокруг, можно заметить множество предметов, прошедших обработку на фрезерном столе: оконные рамы, дверцы мебели, рамки для картин, деревянные плинтусы, коробы дверей, накладки и прочее.

Не буду вас утомлять, описывая весь процесс изготовления. Просто покажу со всех сторон и отмечу основные интересные моменты.

Сначала, как обычно, смоделировал в 3D программе. Не стал копировать чей-то стол, а разрабатывал модель под себя, насмотревшись кучу готовых подобных фрезерных столов в инете. Идея общая, суть одна, детали отличаются, т.к. каждый реализует под себя, используя то, что есть и на что способен.

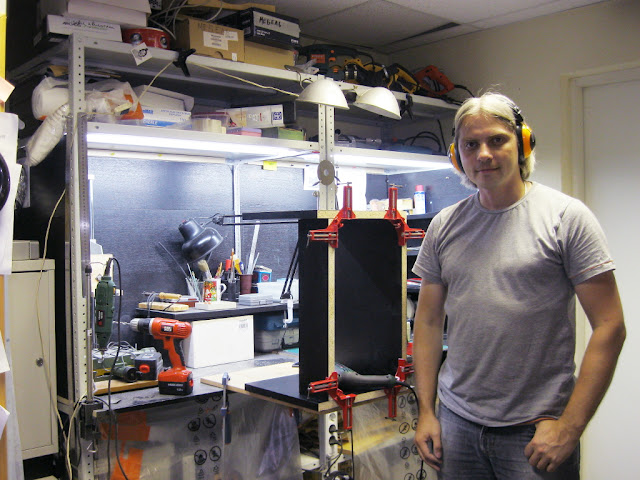

Т.к. мастерская у меня маленькая — столик получился тоже маленький: верх 60х40 см, высота 35см (вместе с угловым упором — 45 см). Вполне влезает на одну из моих полок. (Можно его легко достать, попользовался и убрать). Столешницу и боковой упор сделал из 15мм ламинированной фанеры. На столешнице врезал три рельса для продольного движения различных приспособлений.

Боковой упор имеет пазы-прорези и может двигаться вперед-назад и фиксируется в нужном положении двумя барашками. К угловому упору подключается стружкоотвод. (Фрезер при работе дает очень много стружки) Если требуется — боковой упор можно легко снять и вместо него поставить другие приспособления или вообще ничего не ставить.

Для массивности и устойчивости ножки сделал из 22мм ДСП. Передняя панелька основания прикрывает «кишки», при этом дает возможность доступа к тем узлам, которым нужно. Нарпимер: Для этой модели фрезера не требуется отдельной кнопки включения, какую обычно делают на фрезерных столах, т.к. доступ ко включению на самом фрезере удобен и так.

Ножки стола специально сделаны с отступом от края, чтобы можно было при помощи струбцин прикрепить что-то дополнительное. (прижимы, ограничители, шаблоны)

Упор имеет две створки, которые могут раздвигаться и сдвигаться в зависимости от размера фрезы. Положение каждой створки фиксируется барашками.

Эта модель фрезера очень удобна тем, что сам фрезер легко снимается со станины. И, сняв его, можно легко поменять фрезу.

К стружкоотводу подключается обычный шланг пылесоса.

Под столом — простота и минимализм. 🙂
Стружка отсасывается и сверху через боковой упор и снизу через стружкоотвод самого фрезера.

Отвод стружки получился очень эффективным. Стружка и пыль практически вся забирается пылесосом, не засоряя помещение.

У этой модели фрезера не было тонкой регулировки глубины. Нужно было давить на фрезер и ловить нужную глубину фиксатором. (Надо заметить, что это ужасно неудобно. Приходится мучится по нескольку раз переставляя глубину, чтобы попасть в нужную)

Доработал станину, добавив так называемый «лифт».

Просверлил станину и установил регулировочный винт с высокой гайкой (На картинке в центре). Закручивая гайку, можно плавно регулировать глубину.

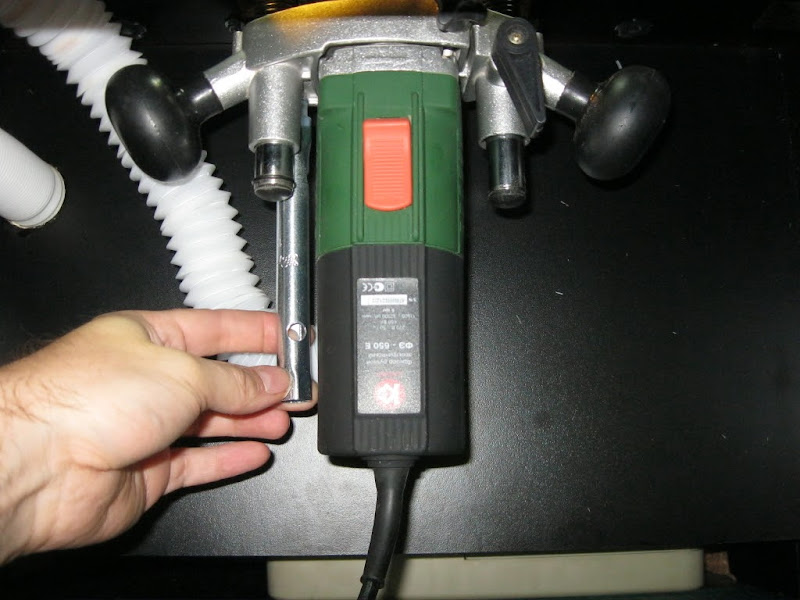

Специально для этого приобрел длинный полый ключ , но пока не успел его доделать. После переделки он будет длиннее, и у него на конце будет массивная рукоятка, при помощи которой его будет удобно держать и крутить. UPD: Сделано.

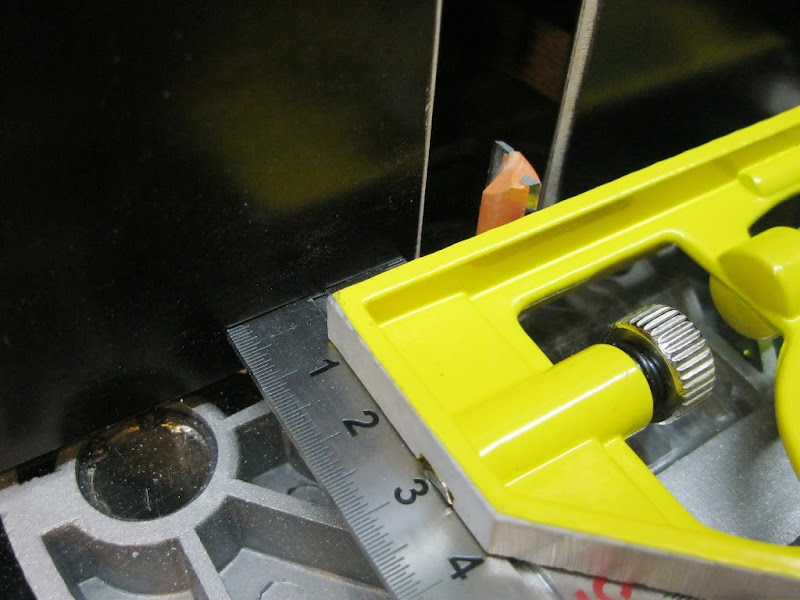

Так настраивается глубина: выставляется нужное значение на угольнике, и ключем поднимается фреза до упора в угольник.

Единственное оставшееся неудобство — для этой процедуры требуется две руки. Нужно одной рукой отжимать фиксатор глубины на фрезере и другой крутить гайку. У меня есть решение, но пока не успел воплотить. Когда сделаю — можно будет регулировать глубину одной рукой. И струбцина для удерживания уголка будет уже не нужна.

Обратите внимание, что верхняя часть бокового упора специально предназначена для того, чтобы к ней можно было прикрепить различные приспособления.

Выступ фрезы регулируется передвижением бокового упора вперед-назад, упор у нужном положении фиксируется двумя барашками.

Вообще в продаже есть готовые площадки для изготовления фрезерных столов. Есть с отверстиями под какие-то конкретные модели фрезера есть универсальные, в которых можно просверлить отверстия под свою модель самому. Площадки достаточно дороги (1500-5000р) и по размерам значительно больше, чем требуется для моего мини-стола.

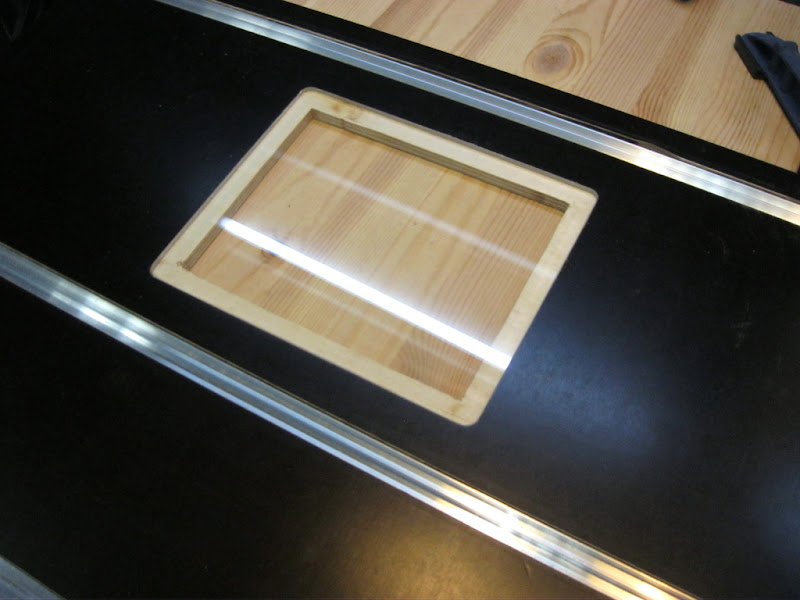

Свою площадку для фрезера сделал из оргстекла (6мм), сняв родную пластиковую площадку со станины фрезера.

Углубление для площадки 6мм в столешнице прорезал фрезером. Окно дорезал лобзиком.

Подгонка стекла под окошко.

Оцените точность подгонки стекла. Ведь, заготовка, двигаясь по столу, не должна ни за что цепляться или куда-то проваливаться.

Стекло легко снимается и ставится. Используя это стекло как шаблон я вырежу еще пару таких стекол и прорежу в них центральные отверстия под другие диаметры фрез.

Вот что получается.

Подставка под фрезы обработана фрезой, что слева. Ей же я обрабатывал планки спорткомплекса, про который недавно писал.

Кстати, фреза с роликом не требует бокового упора. Такими можно обрабатывать края на голом столе, хотя удобнее всё таки еще одну точку упора иметь, особенно при обработке цилиндрических заготовок.

Обычно для разных задач используются фрезы различной формы. Вот еще для примера нагугленная картинка с результатом работы различных фрез.

Что мне осталось доделать:
Вырезать пару стекол для установки фрез бОльшего диаметра. Сделано.
— Сделать прижимные приспособления, которые устанавливаются на боковой упор и столешницу, обеспечивая плотный прижим заготовки к фрезе.
Усовершенствовать удобный ключ, регулирующий глубину фрезы. Сделано.
— Ограничители продвижения заготовки (на боковой упор).
— Специальные лапки-толкатели для заготовки (Фрезер — опасный инструмент. Если я серьезно поврежу руки — мне будет особенно плохо, т.к. я не смогу после этого играть на большинстве музыкальных инструментов).
— Специальный упор для работы с кромочными фрезами.
— Угловой упор с транспортиром, устройство позволяющее двигать заготовку под определенным углом, используя рельс.
— Салазки для подачи заготовки по столу под прямым углом.
— Приспособление для вырезания «ящичных соединений».
Ловушку-контейнер для стружки. (Родной мешок пылесоса очень быстро забивается) Сделано.
— Ну, и еще какие-то мелочи.

Читать еще:  Игры за столом для веселой компании

Надеюсь, что этот пост найдут те, кому он может оказаться полезным.

Фрезерный стол для ручного фрезера своими руками: пошаговая инструкция

Фрезерный стол облегчит вашу работу и поможет увеличить точность обработки заготовок. Вы можете купить готовый, а можете сделать фрезерный стол для ручного фрезера своими руками, применив навыки работы с деревом. Мы подготовили для вас достаточно подробную пошаговую инструкцию по изготовлению стола.

Суть всех конструкций горизонтального фрезерного стола одна, идея понятна — надо продумать её под себя и выполнить, учитывая свои возможности. А в итоге получить станок, позволяющий гораздо аккуратнее обрабатывать заготовки и производить операции, ранее казавшиеся сложными для ручного фрезера .

Определитесь с размером рабочей поверхности, отталкиваясь от габаритов обрабатываемых заготовок и свободного места в мастерской. Начните с малого — соорудите простую столешницу, закладывая в конструкцию возможности модернизации. Работайте на ней и понемногу доводите до ума.

Сделайте столешницу

Простейший стол для фрезера — отдельная рабочая плита, размещаемая на столярных козлах или между тумбами. Приспособление обходится в копейки и изготавливается за несколько часов, но позволит производить значительную долю тех же операций, что и многофункциональный станок. Понадобится лишь МДФ или березовая фанера толщиной 19–25 мм. Лучше подойдет покрытая пластиком панель, оказывающая меньшее сопротивление трения, а ламинированная с двух сторон плита не покоробится в процессе эксплуатации.

Выставите на циркулярной пиле точный прямой угол распила, нарежьте детали согласно размерам и отшлифуйте торцы.

Совет. Перед раскроем измерьте толщину листового материала, часто отличающуюся от стандарта. Внесите поправки в чертежи, исключая проблемы при сборке конструкции.

Снимите с подошвы фрезера пластиковую накладку.

Проведите линию посередине плиты и поставьте метку, отступив 235 мм от края.

Разместите накладку так, чтобы впоследствии основные регуляторы фрезера оказались ближе к краю стола. Выровняйте визуально центр накладки с отмеченной точкой и наметьте места сверления отверстий под крепежные винты.

Определите расположение центра для подошвы с равноудаленными винтами.

Для основания с несимметрично расположенными винтами замерьте диаметр накладки и расстояние от внешней окружности до среза подошвы.

Нанесите карандашом риску на середине скошенной стороны, рассчитайте расстояние от неё до центра:

Расположите срез перпендикулярно серединной линии и отметьте центр подошвы.

Разметьте точки расположения монтажных винтов.

Высверлите отверстия крепежные и под фрезу, раззенкуйте углубления. Разметьте в основании и передней стенке упора полукруглые вырезы.

Выпилите изгибы электробзиком. Сделайте вспомогательные частые пропилы перпендикулярно краю детали, чуть-чуть не доводя до линии разметки. Потом ведите пилку немного ближе контурной линии — кусочки будут выпадать, не препятствуя движению полотна. Отшлифуйте вырез обернутой вокруг трубы шкуркой.

Закрепите снизу столешницы соединительные планки.

Склейте все заготовки и скрепите дополнительно шурупами. Подберите винты длиннее штатных на толщину фанеры и установите фрезер снизу плиты.

Закрепите столик на козлах зажимами, зафиксируйте положение упора струбцинами и приступайте к работе.

Изготовьте прочное основание

Рабочую столешницу можно установить на каркас небольшой высоты, достаточной для размещения фрезера. Портативный столик хранится на стеллаже, а для работы закрепляется на верстаке. Если вы часто фрезеруете и в мастерской есть свободное место, добавьте к столешнице опорные тумбы и получите полноценный станок.

Выпилите элементы корпуса согласно размерам, приведенным для стола высотой 820 мм, или измените их, чтобы уровень столешницы был наравне с другим оборудованием .

Положите столешницу тыльной стороной кверху. Устанавливайте последовательно боковые панели и прикручивайте их шурупами, предварительно высверливая направляющие отверстия. Закрепите основание, переложите каркас передней стороной вниз, выровняйте прямые углы и установите две задние панели.

В конце прикрепите к дну корпуса колесные опоры посредством кровельных саморезов. Располагайте монтажные площадки колес не ближе 20 мм от краев.

Используйте свободное пространство в тумбах для решения проблемы хранения инструментов и расходных материалов.

Врежьте монтажную пластину

Получите больший вылет фрезы за счет размещения инструмента на пластине толщиной 4–6 мм из дюралюминия, гетинакса или монолитного поликарбоната.

Вырежьте из листа квадрат со стороной 300 мм, положите его на верстак. Приклейте сверху пластмассовую подошву фрезера двусторонним скотчем, положив её посередине лицом вверх. Сверлом того же диаметра, что и крепежные винты, просверлите отверстия в пластине, используя пластиковую накладку как шаблон. Снимите подошву, сделайте зенковкой или большим сверлом углубления под шляпки.

Прикрутите пластину к отключенному фрезеру, вставьте в цангу 8-миллиметровое сверло. Опустите корпус инструмента до касания сверлом поверхности и проверните патрон, отмечая центр. Открутите пластину и сделайте по метке отверстие кольцевой пилой.

Разместите пластину на столешнице и обведите контур. Начертите и выпилите вырез, введя полотно электролобзика сквозь просверленное отверстие. Подравняйте торцы напильником и обработайте шлифовальной шкуркой.

Зафиксируйте струбцинами тонкие дощечки вокруг размеченного контура.

Зажмите в цанге копировальную фрезу с подшипником, выставите глубину фрезерования соответственно толщине монтажной пластины. Проведите фрезеровку за несколько проходов, затем прибавьте микрометрическим регулятором фрезера 0,5 мм и выполните завершающий заход.

Просверлите сквозные отверстия под винты и расширьте их с обратной стороны столешницы сверлом на 11 мм под самоконтрящиеся гайки. Очистите поверхности и установите гайки на эпоксидный клей, выравнивая вкрученными болтами.

Подгоните монтажную пластину под вырез, положите её на место, просверлите крепежные отверстия и раззенкуйте с лицевой стороны. Прикрепите деталь к подошве фрезера, вставьте инструмент в столешницу и закрутите винты. Проверьте, что пластина находится заподлицо с плоскостью столешницы, если нужно — компенсируйте погрешности подкладными шайбами.

Усовершенствуйте упор

Для более быстрой и удобной настройки станка доработайте параллельный боковой упор и дополните станок поворотным упором, помогающим обрабатывать концы узких деталей. Последний можно взять от стационарной циркулярной пилы . Врежьте в поверхность плиты алюминиевые направляющие с Т-образным профилем. Для изготовления вырезов в столешнице воспользуйтесь фрезером или циркулярной пилой с пазовым диском.

Слегка закруглите шкуркой верхние углы пазов. Нарежьте профиль по размерам, просверлите отверстия по диаметру шурупов, обработайте их зенковкой. Вложите детали в пазы, сделайте тонкие отверстия и закрутите потайные шурупы.

Высверлите в основании упора 7-миллиметровые отверстия, подберите болты с шестигранной шляпкой и пластиковые маховички с гайками.

Установите направляющий профиль в передней планке упора для закрепления прижимов, вспомогательных накладок и защитных приспособлений.

Ссылка на основную публикацию
Adblock
detector
